氨基功能化金属有机框架材料UiO-66-NH₂是一类具有代表性的锆基金属有机框架（Metal–Organic Framework，MOF）。其结构由锆氧簇与含氨基的有机配体构成，兼具多孔骨架结构、可调节的表面化学性质和后合成修饰潜力，在荧光探针、药物递送、生物成像及功能复合材料等研究领域受到关注。
利用UiO-66-NH₂中的氨基与荧光染料反应，是构建荧光标记MOF材料的一种常见思路。通过选择带有NHS活性酯、异硫氰酸酯或其他胺反应性官能团的荧光分子，可以尝试在材料表面或可接近的框架位点形成共价连接。
然而，UiO-66-NH₂的荧光功能化并非简单地将染料加入纳米颗粒分散液。实际研究中，氨基位点的空间可接近性、染料分子尺寸、反应介质、MOF骨架稳定性、染料非特异性吸附以及荧光猝灭等因素，都可能影响终材料的标记效率与荧光性能。
特别需要注意的是，荧光染料成功负载并不等于已经形成共价偶联，荧光强度提高也不必然意味着标记质量更好。
一、材料结构决定偶联方式：UiO-66-NH₂的氨基位于哪里？
UiO-66-NH₂通常由锆氧簇节点与2-氨基对苯二甲酸类配体构成，其氨基基团来源于有机配体上的芳香胺结构。
与表面接枝氨丙基硅烷的纳米颗粒不同，UiO-66-NH₂的氨基并非全部位于颗粒外层，而是分布在框架配体的相应位置。
因此，需要区分三个概念：
-
框架氨基总量： 材料结构中理论上存在的氨基数量。
-
可接近氨基数量： 染料分子能够接触并发生反应的氨基位点数量。
-
实际共价偶联量： 经过反应和充分纯化后，能够被可靠证实通过化学键连接的染料数量。
这三者并不相等。
特别是对于尺寸较大的荧光染料，其进入MOF内部孔道的能力可能受到孔口尺寸和分子构型限制，因此反应更可能集中于颗粒外表面、缺陷区域或其他可接近位点。
芳香胺反应活性需要特别关注
UiO-66-NH₂中的氨基与普通脂肪族伯胺并不完全相同。
由于氨基直接连接在芳香环上，其孤对电子与芳香体系之间存在共轭作用，因此在一些亲核取代或酰化反应中，其反应活性可能低于脂肪族伯胺。
这意味着，不能直接将蛋白质赖氨酸氨基与NHS酯的常规偶联条件完全照搬到UiO-66-NH₂体系。
对于具体染料，需要验证其与框架芳香胺的实际反应能力。

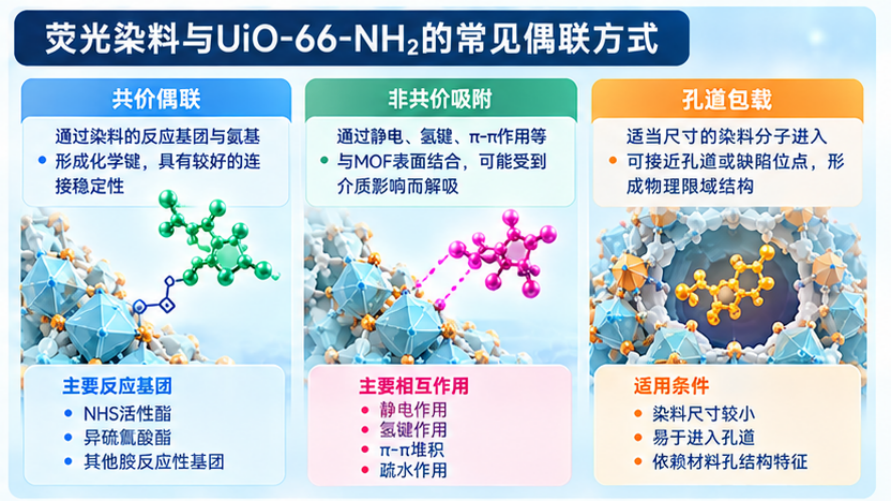

二、荧光染料与UiO-66-NH₂可以通过哪些方式连接？

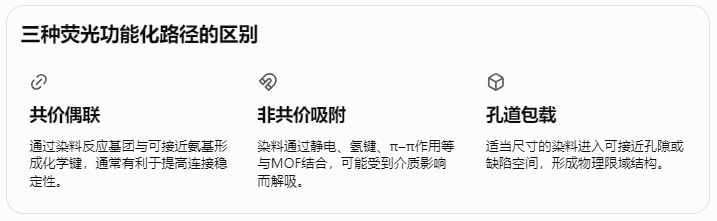

在UiO-66-NH₂荧光功能化研究中，染料与材料之间的结合方式主要包括共价偶联、非共价吸附和孔道包载。
这几种方式在材料表征中容易被混淆，但其稳定性和应用意义存在差异。
对于需要稳定荧光标记的材料，共价偶联通常是值得考虑的路径。
但即使采用具有反应活性的荧光染料，也不能仅凭材料呈现荧光就认定共价键已经形成。
三、常见荧光染料的偶联化学及适用性
荧光染料的选择应同时考虑发射波段、反应官能团、分子尺寸和溶剂相容性。
|
染料类型 |
常见反应基团 |
与UiO-66-NH₂偶联的关注点 |
|---|---|---|
|
FITC |
异硫氰酸酯 |
可与适宜的胺反应形成硫脲连接，但芳香胺反应性需验证 |
|
Rhodamine-NHS |
NHS活性酯 |
可用于胺酰化，需关注活性酯水解和染料吸附 |
|
Cy3-NHS |
NHS活性酯 |
适用于可见光荧光标记研究，需关注溶剂与光稳定性 |
|
Cy5-NHS |
NHS活性酯 |
适用于红光区域检测，需评价表面负载与猝灭 |
|
Cy7-NHS |
NHS活性酯 |
可用于近红外荧光研究，但需关注水相稳定性及光学环境 |
|
其他胺反应性染料 |
活性酯或其他基团 |
需根据实际化学结构验证反应选择性与MOF相容性 |
需要强调，带有NHS活性酯的染料与UiO-66-NH₂是否能够高效反应，受到芳香胺亲核性、反应介质及表面位点可接近性的共同影响。
因此，染料具有“胺反应性”并不等于它一定能够高效标记UiO-66-NH₂。

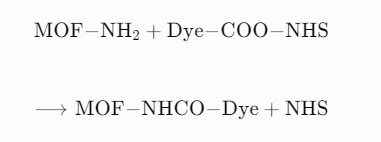

NHS酯类染料的反应特点
NHS活性酯能够与适当的胺基发生酰化反应，形成酰胺连接：
该式仅表示简化的理想反应路径。
在实际体系中，NHS活性酯还可能发生水解，导致可用于偶联的活性染料减少。
此外，染料本身可能通过非共价作用吸附于UiO-66-NH₂表面，因此需要进行适当对照。

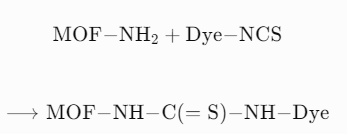

FITC类染料的反应特点
FITC含有异硫氰酸酯官能团，可与适当的胺反应形成硫脲连接结构。
简化反应可表示为：
但UiO-66-NH₂的芳香胺性质、溶剂环境及染料稳定性可能影响实际反应效率。
因此，FITC标记后的荧光增强应结合结构表征和洗脱实验解释。

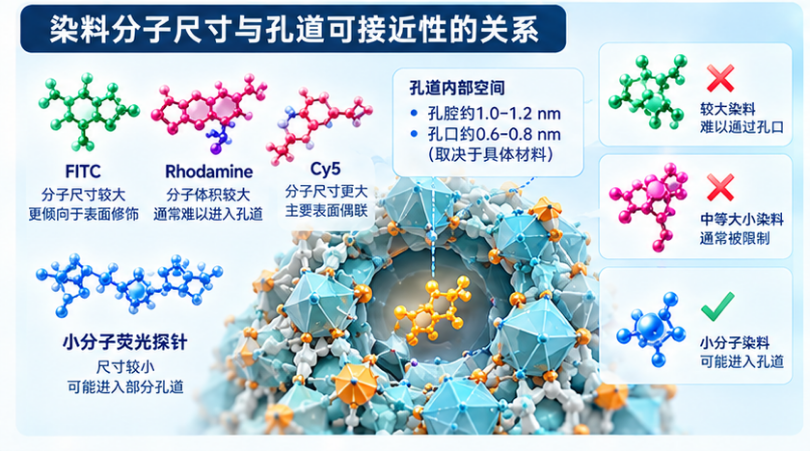

四、孔道尺寸与染料分子尺寸：为什么表面偶联往往更重要？
UiO-66系列材料具有规则的孔道结构，但孔口尺寸与内部孔腔尺寸并不相同。
对于较大的荧光染料分子，即使其几何尺寸看起来接近MOF孔腔尺寸，也未必能够顺利穿过孔口进入内部。
染料的溶剂化状态、分子构象和聚集行为同样可能影响扩散。
因此，对于常见的大分子荧光染料或带有较大芳香结构的染料，外表面偶联通常是更需要重点研究的机制。
但在存在缺陷、介孔结构或较高外表面积的UiO-66-NH₂材料中，染料可接近位点的分布可能不同。
颗粒尺寸也会影响偶联结果
在其他条件相近时，较小的UiO-66-NH₂颗粒通常具有更高的外表面积与体积比。
这可能增加染料能够接触的外表面氨基比例。
然而，颗粒尺寸减小也可能提高团聚倾向，使有效可接近面积下降。
因此，研究染料偶联效率时，需要同时考虑颗粒几何尺寸和实际分散状态。

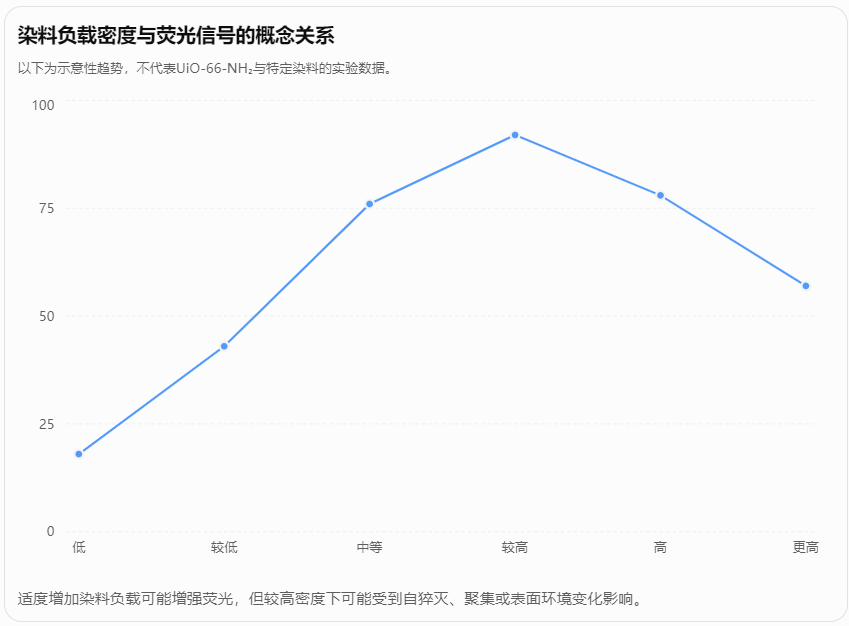

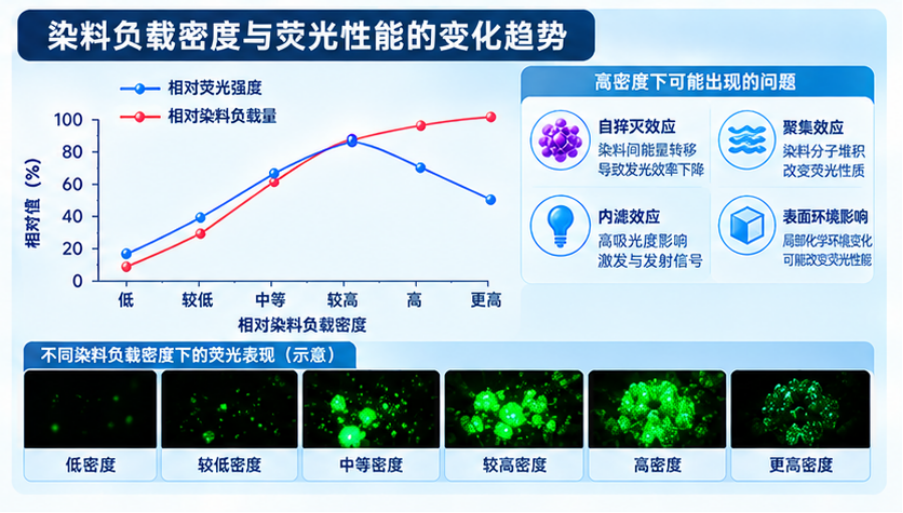

五、荧光标记中容易被忽视的关键问题：染料负载量与荧光强度不一定同步
在UiO-66-NH₂荧光偶联研究中，研究人员常希望通过提高染料负载量获得更强的荧光信号。
但这一策略并不总是有效。
当荧光染料在MOF表面过度集中时，染料分子之间可能发生相互作用，导致荧光自猝灭或聚集相关猝灭。
此外，MOF骨架、锆节点附近的局部环境及染料与表面的相互作用，也可能改变染料的荧光量子产率。
自猝灭现象
当多个染料分子在较小空间内密集排列时，染料之间的能量转移和其他非辐射过程可能增加，使单位染料分子的发光效率下降。
因此，即使材料上的染料总量增加，整体荧光强度也可能出现平台甚至下降。
表面环境引起的荧光变化
染料的荧光性质通常受到溶剂极性、pH、分子构象及局部化学环境影响。
当染料从自由溶液状态转变为MOF表面连接状态时，其荧光光谱可能发生变化。
因此，应尽量在可比较的介质和检测条件下评价游离染料与偶联染料。
内滤效应与光散射
UiO-66-NH₂纳米颗粒分散液可能产生光散射，而较高浓度的染料也可能造成激发光或发射光的吸收损失。
这些光学因素可能影响荧光强度测量。
因此，荧光测试时需要考虑颗粒浓度、样品吸光度及仪器检测条件，避免将光学测量偏差误判为真实的荧光猝灭。
六、反应介质的选择：既要保证染料活性，也要保护MOF骨架
UiO-66-NH₂通常被认为具有相对较好的结构稳定性，但其稳定性并非不受条件限制。
不同pH、溶剂、配位性组分及水相环境可能对锆氧簇连接结构和材料表面产生影响。
因此，荧光染料偶联时需要同时评价染料反应性和MOF骨架完整性。
不同反应介质的技术关注点
- 水相缓冲体系
适合部分水溶性染料，但需要关注NHS酯水解、颗粒分散稳定性以及缓冲组分与锆节点之间的潜在相互作用。
- 有机溶剂体系
某些染料在DMSO、DMF等溶剂中具有较好的溶解性，但需要确认溶剂对UiO-66-NH₂骨架及染料活性的影响
- 混合溶剂体系
可以兼顾部分染料的溶解需求与颗粒分散需求，但溶剂比例变化可能影响MOF胶体稳定性及染料吸附行为。
缓冲液中的竞争反应
对于NHS活性酯染料，含有伯氨基的缓冲组分可能与染料发生竞争反应。
例如，Tris含有伯氨基，通常不适合在需要保留NHS活性酯反应性的阶段作为主要缓冲介质。
另一方面，某些缓冲阴离子可能与锆基金属有机框架发生相互作用，影响其结构或表面性质。
因此，缓冲液选择不应仅依据染料说明书，还应考虑UiO-66-NH₂本身的材料稳定性。
七、如何区分真正的共价偶联与染料物理吸附？
这是UiO-66-NH₂荧光功能化研究中重要的质量验证问题之一。
由于MOF具有较大的比表面积和丰富的表面相互作用位点，即使不发生共价反应，染料也可能吸附在材料表面。
如果仅通过离心洗涤后材料仍有荧光来判断共价偶联，证据可能不足。
共价偶联验证的证据链
-
设置非反应性对照
比较具有活性反应基团的染料与相应非活性染料、失活染料或适当空白体系的结合行为。
-
分析洗涤液中的染料
观察连续洗涤过程中游离或弱吸附染料的释放情况，避免仅依据单次洗涤结果判断。
-
检测表面化学变化
结合FTIR、XPS或其他适当方法，寻找与连接反应相符的化学证据，同时注意峰重叠和信号灵敏度限制。
-
评价不同介质下的染料保留
在适当的稳定性条件下分析染料释放，判断连接是否容易受到介质变化影响。
-
综合结构与荧光表征
同时确认MOF骨架保持、染料存在及荧光性质变化，避免依赖单一检测结果。
需要强调，即使染料在多次洗涤后仍然保留，也可能存在较强的非共价吸附。
因此，好结合化学表征、对照实验和染料释放行为形成相互支持的证据链。
八、UiO-66-NH₂荧光偶联前后需要做哪些表征？
|
表征方法 |
主要评价内容 |
结果解释注意点 |
|---|---|---|
|
PXRD |
MOF晶体结构保持情况 |
晶相保留不代表所有孔结构完全不变 |
|
FTIR |
表面官能团变化 |
染料和框架特征峰可能重叠 |
|
XPS |
表面元素组成与化学状态 |
更偏向表层信息，不能单独证明所有连接键 |
|
DLS |
水合粒径与分散性 |
易受到少量聚集体影响 |
|
Zeta电位 |
表面电性变化 |
受介质pH和离子强度影响 |
|
SEM/TEM |
颗粒形貌与聚集情况 |
干态形貌与水相分散状态不同 |
|
氮气吸附分析 |
孔结构及比表面积变化 |
需注意活化处理和染料占位影响 |
|
UV-Vis |
染料吸收及定量辅助 |
MOF散射可能干扰测量 |
|
荧光光谱 |
发射峰、荧光强度变化 |
需控制浓度、内滤效应和散射 |
|
染料释放测试 |
连接或吸附稳定性 |
释放少不一定能单独证明共价偶联 |
为什么PXRD和荧光光谱要结合使用？
荧光光谱可以证明样品存在可检测的荧光发射，但不能单独判断UiO-66-NH₂骨架是否保持完整。
PXRD则可以用于分析材料晶体结构是否出现明显变化，但不能直接证明染料是否通过共价键连接。
因此，两种方法提供的是不同层面的信息。
如果荧光标记后材料发光明显增强，但PXRD出现显著变化，就需要进一步排查反应介质或处理过程是否影响了MOF结构。

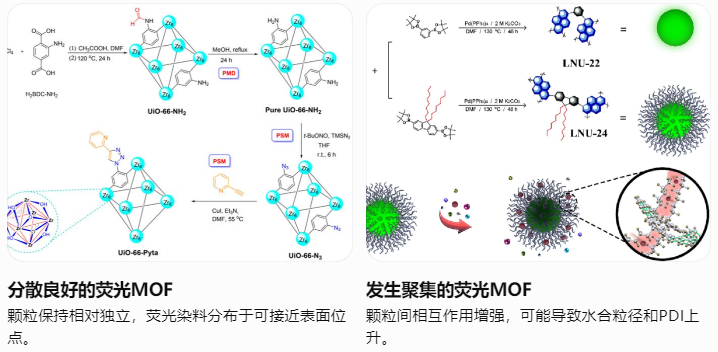

九、荧光偶联后颗粒粒径变化意味着什么？
UiO-66-NH₂经过染料修饰后，DLS测得的水合粒径可能发生变化。
这种变化不一定来自染料分子本身的尺寸增加。
由于普通小分子染料的尺寸通常远小于纳米级MOF颗粒，若观察到较大幅度的水合粒径增长，可能还涉及颗粒聚集、表面溶剂化变化或分散介质变化。
对于用于细胞成像的荧光MOF材料，分散性变化还可能影响细胞摄取、沉降行为和成像结果。
因此，应将染料偶联前后的粒径变化纳入功能化质量评价，而不是仅关注荧光信号。
十、荧光染料偶联中的关键质量风险与应对思路
|
常见问题 |
可能原因 |
优先评价方向 |
|---|---|---|
|
标记后荧光较弱 |
偶联量低、猝灭、染料降解 |
检查染料反应性及荧光光谱 |
|
洗涤后荧光明显下降 |
游离染料或非共价吸附较多 |
加强对照与洗脱分析 |
|
粒径明显增大 |
颗粒团聚、介质变化 |
DLS、PDI及形貌表征 |
|
染料负载量高但发光不强 |
自猝灭、内滤效应 |
负载量与发光效率分开评价 |
|
PXRD发生明显变化 |
骨架受到反应环境影响 |
重新评估溶剂及介质相容性 |
|
储存后荧光下降 |
光漂白、染料释放或结构变化 |
时间序列荧光与释放测试 |
|
不同批次结果差异较大 |
材料缺陷、粒径、氨基可接近性差异 |
原料批次与表面化学一致性 |
十一、UiO-66-NH₂荧光功能化材料的研究应用
细胞荧光成像
通过在UiO-66-NH₂表面引入荧光染料，可以研究MOF颗粒与细胞的相互作用及其在细胞环境中的荧光分布。但荧光信号的位置不一定完全等同于完整MOF颗粒的位置，需要关注染料释放。
荧光传感材料
将荧光染料与UiO-66-NH₂结合，可用于探索荧光强度或光谱变化与目标分析物之间的关系。实际传感性能还需要评价选择性、检测范围及复杂介质干扰。
药物载体示踪
荧光标记可用于研究UiO-66-NH₂相关载体的分布与摄取行为。但如果染料与载体发生分离，荧光信号可能无法准确反映载体本身的分布。
多功能复合探针
UiO-66-NH₂可作为研究平台，探索荧光标记与其他功能分子修饰的组合。
需要注意不同功能分子之间可能存在位点竞争和空间位阻。
十二、从“荧光标记成功”到“材料功能可靠”：未来值得关注的方向
UiO-66-NH₂荧光功能化研究正在从单纯证明染料能够结合，转向对连接方式、标记位置、荧光效率及应用稳定性的综合控制。
表面位点选择性修饰
由于UiO-66-NH₂的氨基分布在框架配体中，未来可以进一步探索如何优先修饰颗粒外表面可接近位点，减少对内部孔结构及其他功能位点的影响。
染料间距与荧光猝灭调控
通过控制染料接枝密度、连接臂结构及分子间距离，有望降低部分染料体系的自猝灭风险，提高单位染料分子的有效荧光输出。
多功能界面协同设计
在荧光标记基础上，进一步结合PEG修饰、靶向配体或其他功能分子，可以研究MOF材料的分散稳定性与生物界面相互作用。
但不同功能化步骤可能互相影响，因此需要明确修饰顺序及反应位点竞争关系。
更严格的染料释放与示踪验证
对于生物成像应用，需要特别关注染料是否从MOF表面释放。
如果染料释放明显，那么观察到的荧光分布可能同时来自完整MOF颗粒和游离染料。
因此，未来应将染料保留稳定性与颗粒本体示踪验证结合起来。
十三、总结
UiO-66-NH₂表面氨基为荧光染料功能化提供了重要的化学修饰位点，但其实际偶联行为受到芳香胺反应活性、孔道可接近性、染料分子结构和反应介质等多重因素影响。
在选择FITC、NHS酯类染料或其他胺反应性荧光分子时，需要同时关注反应选择性、染料稳定性和MOF骨架完整性。
此外，荧光染料的负载量与荧光输出并不一定呈线性关系。较高的染料接枝密度可能引起自猝灭、聚集或光学测量偏差，从而影响终材料的荧光表现。
因此，UiO-66-NH₂荧光偶联研究的核心，不是单纯增加染料负载量，而是在共价连接可靠性、MOF结构完整性、颗粒分散稳定性和有效荧光输出之间实现协调。
对于细胞成像、荧光传感和载体示踪等研究，建议综合采用PXRD、FTIR、XPS、DLS、UV-Vis、荧光光谱及染料释放测试，建立从化学连接到实际功能表现的完整评价体系。
只有明确染料的连接方式、确认材料骨架保持并验证荧光信号的稳定性，才能更可靠地发挥UiO-66-NH₂在荧光功能材料研究中的应用潜力。
参考文献与延伸阅读
-
Cavka, J. H., et al. A New Zirconium Inorganic Building Brick Forming Metal Organic Frameworks with Exceptional Stability. Journal of the American Chemical Society, 2008, 130(42):13850–13851. DOI: 10.1021/ja8057953.
-
Cohen, S. M. Postsynthetic Methods for the Functionalization of Metal–Organic Frameworks. Chemical Reviews, 2012, 112(2):970–1000. DOI: 10.1021/cr200179u.
-
Kandiah, M., et al. Synthesis and Stability of Tagged UiO-66 Zr-MOFs. Chemistry of Materials, 2010, 22(24):6632–6640. DOI: 10.1021/cm102601v.
-
Kreno, L. E., et al. Metal–Organic Framework Materials as Chemical Sensors. Chemical Reviews, 2012, 112(2):1105–1125. DOI: 10.1021/cr200324t.
-
Hermanson, G. T. Bioconjugate Techniques. 3rd Edition. Academic Press, 2013.
