在靶向药物递送、生物传感、免疫分析及纳米诊疗技术的发展过程中，如何将具有特定生物功能的蛋白质稳定连接到纳米颗粒表面，是功能化纳米材料研究中的重要课题。

聚乳酸-羟基乙酸共聚物（Poly(lactic-co-glycolic acid)，PLGA）因具有可降解性及较为成熟的药物递送研究基础，被广应用于聚合物纳米颗粒制备。通过引入聚乙二醇（Polyethylene Glycol，PEG）链段，可进一步改善颗粒的水相分散性，并调节其与蛋白质及细胞膜之间的相互作用。

其中，羧基末端功能化PLGA-PEG纳米颗粒（PLGA-PEG-COOH NPs） 在颗粒表面提供了可用于化学偶联的羧基位点，使抗体、酶、蛋白配体及其他生物大分子能够通过适当的连接策略固定于纳米颗粒表面。

然而，羧基含量并非越高越好。

羧基末端密度会影响蛋白偶联效率、表面电荷、PEG链段排布、颗粒稳定性以及蛋白连接后的空间构象。过低的羧基密度可能限制蛋白负载量，而过高的羧基密度或过度偶联则可能增加空间拥挤、颗粒间桥联和蛋白活性下降的风险。

因此，研究PLGA-PEG纳米颗粒羧基末端对蛋白偶联的影响，不仅有助于提高表面修饰效率，也能够为构建稳定、可重复且具有良好生物功能的纳米递送体系提供技术依据。

一、PLGA-PEG-COOH纳米颗粒的结构与表面功能

PLGA-PEG-COOH通常是一类由疏水性PLGA链段与亲水性PEG链段组成、PEG末端带有羧基的嵌段共聚物。

在适当的纳米颗粒制备条件下，PLGA链段可形成相对疏水的颗粒核心，PEG链段则倾向于分布在颗粒与水相之间的界面区域。

末端羧基可通过PEG链段延伸至颗粒表面，为后续蛋白偶联提供反应位点。

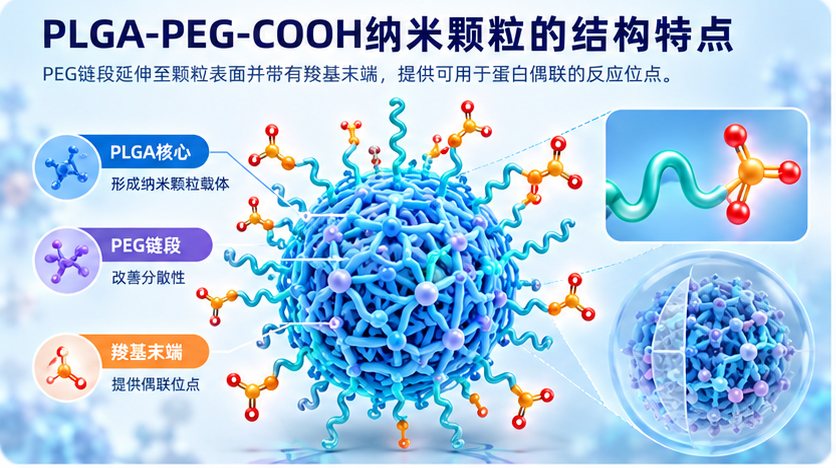

材料结构与功能分工

需要注意，配方中PLGA-PEG-COOH的投料比例，并不必然等于终纳米颗粒表面实际暴露的羧基密度。

部分聚合物链段可能埋入颗粒内部，或者受到PEG链构象、颗粒曲率及制备条件的影响，使羧基的实际可接近性发生变化。

因此，评价蛋白偶联能力时，应尽可能关注表面可反应羧基数量，而不仅是聚合物的名义组成。

二、羧基末端与蛋白质的偶联机制

PLGA-PEG-COOH纳米颗粒常采用碳二亚胺介导的酰胺键形成反应连接蛋白质。

其中，EDC（1-ethyl-3-(3-dimethylaminopropyl)carbodiimide）与NHS或sulfo-NHS的组合，是常见的羧基活化体系。

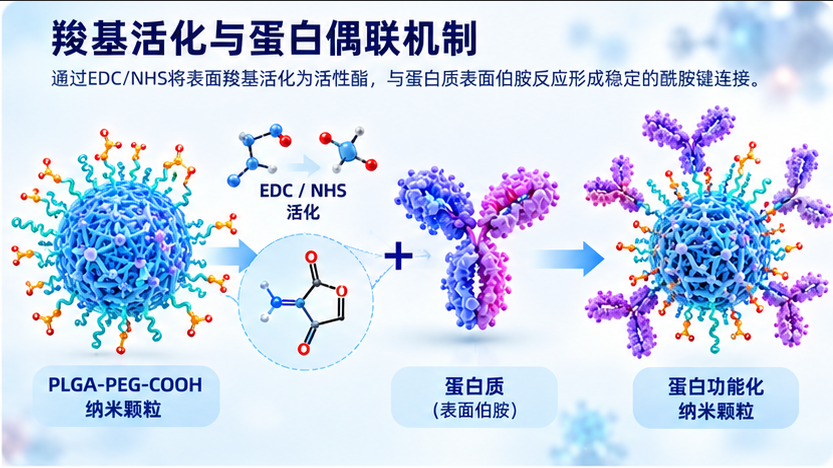

EDC/NHS偶联反应原理

EDC能够活化羧基，使其形成具有反应活性的中间体。NHS或sulfo-NHS可以将其转化为相对更适合后续胺偶联的活性酯。

随后，蛋白质表面的伯胺基团，例如赖氨酸侧链上的氨基或可接近的N端氨基，可与活性酯发生反应，形成酰胺键。

这种方式具有反应条件相对温和、适用蛋白种类较多等特点。

但由于蛋白表面可能存在多个可反应氨基，因此常规EDC/NHS偶联通常属于非位点特异性连接。如果反应发生在蛋白活性区域附近，可能影响蛋白质的识别能力或催化活性。

为什么羧基数量会影响偶联结果？

羧基末端为蛋白提供潜在连接位点。随着表面可反应羧基数量增加，在其他条件适当的情况下，蛋白偶联量可能提高。

但实际反应还受到蛋白分子尺寸、空间位阻、活性酯水解及蛋白表面氨基可接近性的限制。

因此，羧基密度与蛋白偶联量之间通常不应假定为无限增长的线性关系。

三、羧基末端密度对蛋白偶联效率的影响

羧基密度是影响PLGA-PEG纳米颗粒表面偶联能力的重要因素。

在一定范围内，提高羧基密度可以增加潜在的蛋白连接位点，但当表面反应位点逐渐接近饱和时，偶联量可能受到蛋白分子尺寸及空间位阻的限制。

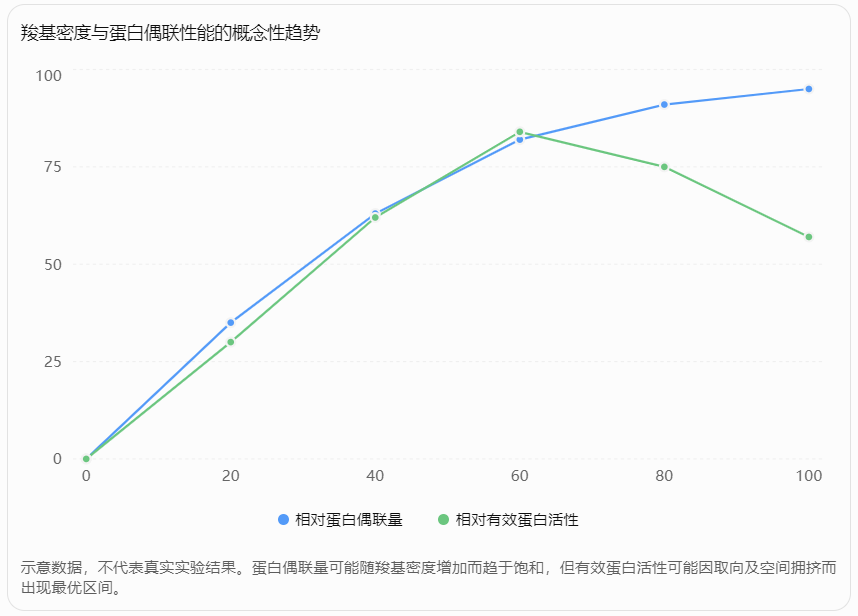

不同羧基密度的作用特征

文献研究：表面羧基表达与蛋白连接能力

McCarron等在2008年发表的研究中，通过调节PLGA纳米颗粒表面羧基的表达程度，考察了牛血清白蛋白及模型多克隆抗体的偶联行为。

研究比较了不同羧基活化策略，说明颗粒表面可反应羧基的分布及活化方式会影响蛋白连接效果。该研究对象为PLGA纳米颗粒，并非严格意义上的PLGA-PEG-COOH体系，但其关于表面羧基可接近性的研究思路具有参考价值。

因此，羧基密度优化不应仅关注聚合物配方比例，还应结合实际表面官能团定量与蛋白偶联结果。

四、PEG链段长度对蛋白偶联的协同影响

羧基末端能否与蛋白质有效反应，还受到PEG链段长度和构象的影响。

PEG链段既可以提供空间间隔，使蛋白远离PLGA疏水核心，也可能因链段拥挤而降低部分反应位点的可接近性。

PEG链段较短

蛋白可能更接近纳米颗粒表面，受到核心附近界面环境及其他聚合物链段的影响。

对于较大的蛋白分子，短连接臂可能限制其空间运动和受体识别能力。

PEG链段适中

适当的PEG链长有助于使末端羧基暴露于水相，提高蛋白与活性位点接触的机会。

同时，PEG形成的水化层可以改善颗粒分散性，并在一定程度上降低非特异性蛋白吸附。

PEG链段较长

较长PEG链段可能进一步增加蛋白与颗粒核心的距离，但也可能带来更明显的链间排斥、构象柔性和空间屏蔽效应。

因此，PEG链段并不是越长越有利于蛋白偶联。

对于抗体等尺寸较大的蛋白，通常需要同时考虑PEG长度、PEG密度和蛋白连接位置。

五、羧基末端对纳米颗粒粒径与Zeta电位的影响

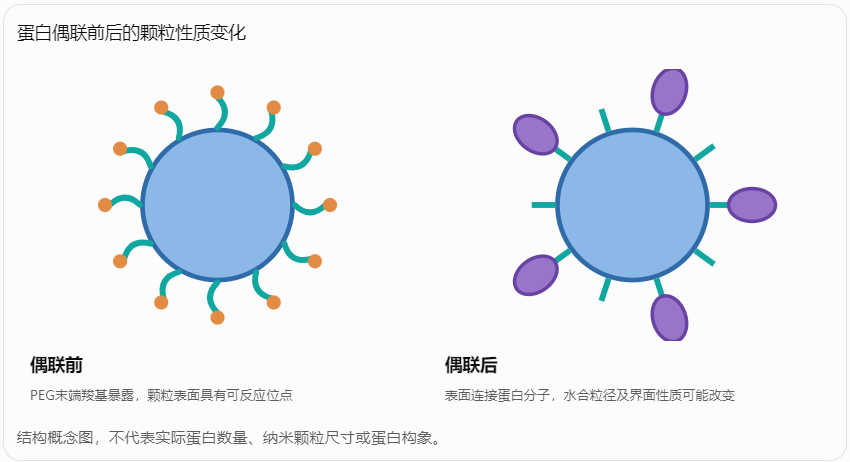

蛋白偶联前后，PLGA-PEG纳米颗粒的水合粒径和表面电动学性质可能发生变化。

未偶联的PLGA-PEG-COOH纳米颗粒在适当pH下，部分羧基以羧酸根形式存在，可能使颗粒表面呈现一定的负电性。

在EDC/NHS活化及蛋白偶联后，部分羧基被转化为酰胺连接结构，蛋白质本身的带电基团也会改变颗粒的界面性质。

因此，Zeta电位可能发生变化，但其方向和幅度取决于蛋白等电点、检测介质pH、离子强度及PEG层的屏蔽作用。

DLS测得的粒径增加可以作为蛋白偶联的辅助证据，但不能单独证明共价连接成功。

因为蛋白物理吸附、颗粒聚集及溶液环境变化同样可能导致水合粒径增加。

建议将DLS、Zeta电位、游离蛋白定量和蛋白功能实验联合使用。

六、蛋白偶联效率与蛋白活性：为什么不能只看连接量？

对于蛋白功能化纳米颗粒而言，蛋白连接量与有效生物活性是两个不同的评价维度。

较高的蛋白偶联量不一定带来更强的靶向识别或催化性能。

其主要原因包括蛋白取向不合理、活性区域被遮挡、多点连接引起构象限制，以及颗粒表面空间拥挤等。

随机偶联与定向偶联的差异

研究案例：蛋白取向对PLGA-PEG纳米颗粒性能的影响

2019年发表于 Chemical Communications 的研究，将具有特定靶向能力的VNAR蛋白连接到PLGA-PEG纳米颗粒表面，并比较了位点选择性连接与传统随机赖氨酸连接策略。

研究表明，位点选择性修饰能够改善纳米颗粒的靶标结合表现，凸显了蛋白空间取向对纳米偶联体系性能的重要性。

这意味着，对于抗体、受体结合蛋白或酶类分子，除了优化羧基密度，还应考虑连接方式是否会影响关键活性区域。

七、真实文献数据：不同蛋白偶联策略的效率比较

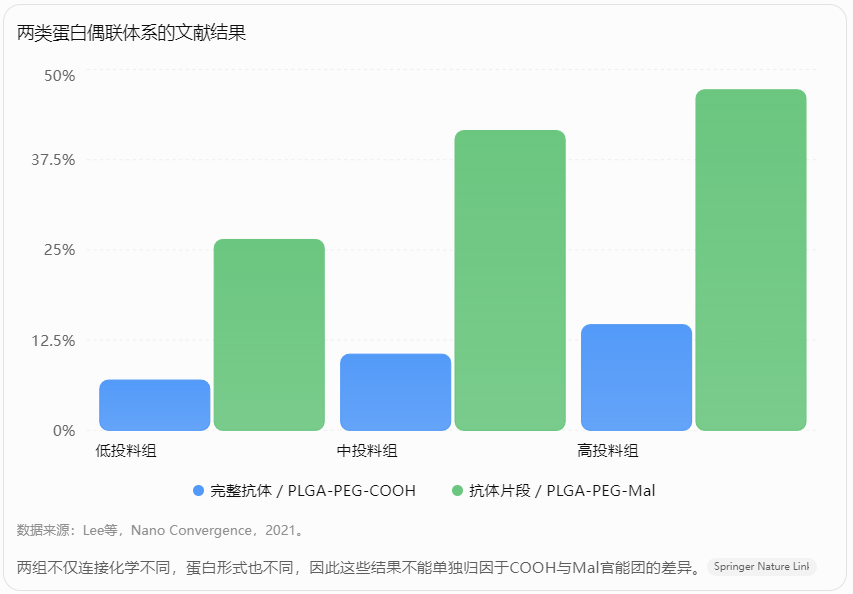

一项发表于 Nano Convergence 的研究，比较了完整CD8a抗体通过EDC/NHS偶联至PLGA-PEG-COOH纳米颗粒，以及抗体片段通过马来酰亚胺-巯基策略偶联至PLGA-PEG-Mal纳米颗粒的表现。

研究设置了不同蛋白投料条件，并测定了偶联效率。

该研究还报告，完整抗体偶联组的蛋白负载量随投料条件变化，分别达到约1.74、5.28和7.32 μg/mg纳米颗粒。

这些结果说明，蛋白投料量、蛋白形式及连接化学都会影响终偶联表现。

对于PLGA-PEG-COOH纳米颗粒而言，EDC/NHS偶联是一种实用的连接方法，但若需要更高的取向控制或特定蛋白活性保持，可能需要进一步研究其他连接策略。

八、羧基密度梯度的实验设计与优化思路

为了系统评价羧基末端对蛋白偶联的影响，可以通过调节PLGA-PEG-COOH与非活性末端PLGA-PEG聚合物的混合比例，建立不同羧基密度的纳米颗粒配方。

8.1 配方梯度设计

该表为示例性实验设计，百分比指配方中PEG化聚合物的组成比例，并非实测表面羧基密度，也不是瑞禧生物的实际产品数据。

为减少变量干扰，建议尽量保持PLGA分子量、乳酸/羟基乙酸比例、PEG链长、颗粒制备工艺和总聚合物浓度一致。

如果使用不同末端结构的聚合物混合制备颗粒，还应验证各组颗粒尺寸和实际表面组成是否可比。

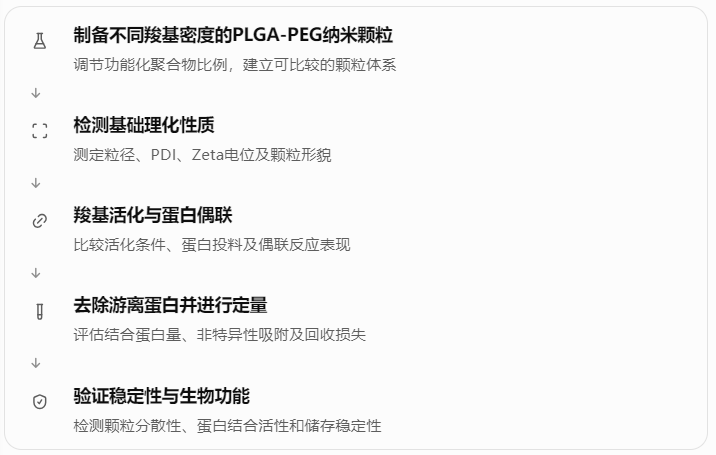

8.2 关键实验流程

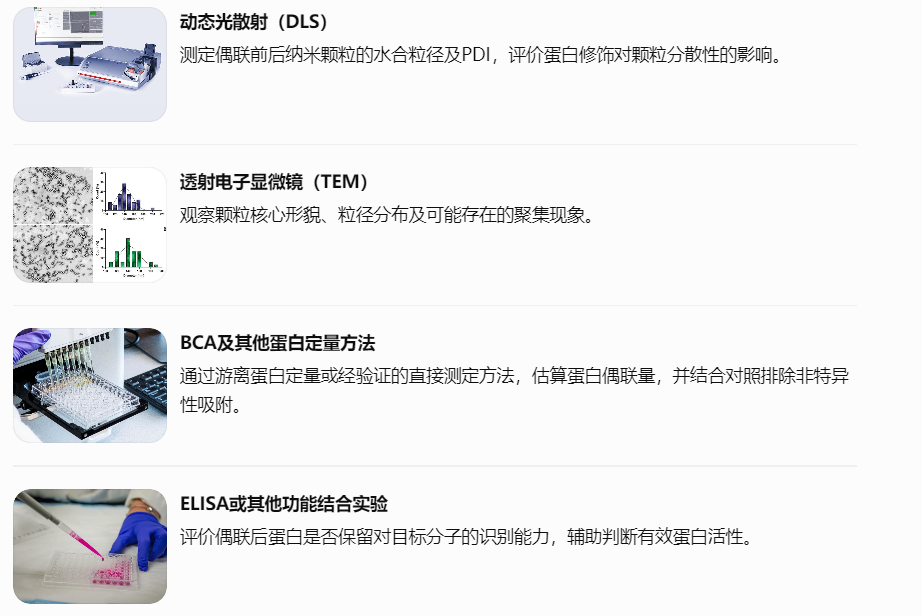

九、PLGA-PEG-COOH蛋白偶联体系的表征技术

蛋白偶联效率的计算

在能够准确测定游离蛋白及非特异性损失的情况下，可以采用下式估算表观偶联效率：

其中：

• \(m_0\)：初始加入的蛋白质量；

• \(m_f\)：反应及纯化后测得的游离蛋白质量；

• \(m_l\)：非特异性吸附、器壁损失等非偶联损失。

此外，还可以计算单位纳米颗粒质量对应的蛋白负载量：

该指标通常以μg蛋白/mg纳米颗粒表示。

需要注意，BCA等蛋白定量方法可能受到表面活性剂、缓冲液及其他化学组分干扰，因此应使用适当的空白、加标回收和方法学验证。

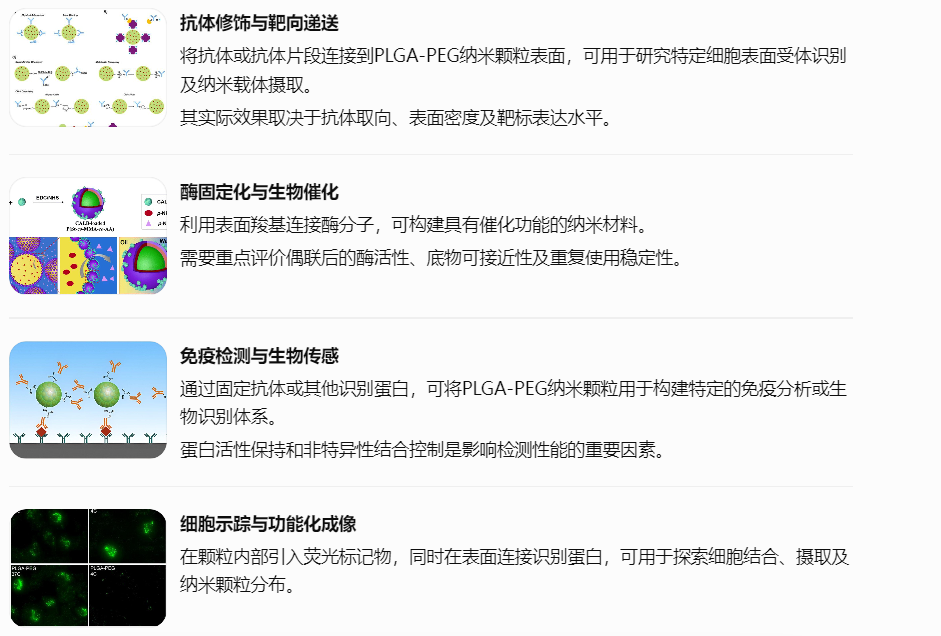

十、羧基末端功能化纳米颗粒的典型应用

十一、蛋白偶联过程中常见问题及优化策略

特别需要关注的技术细节

活化阶段与蛋白偶联阶段的条件可能不同。 羧基活化通常需要兼顾EDC反应效率和活性酯稳定性，而蛋白偶联阶段则需要兼顾伯胺反应活性及蛋白结构稳定性。

避免反应缓冲液竞争。 含有较多游离伯胺的缓冲体系可能与活性酯发生竞争反应，影响蛋白连接效率。

避免过度活化。 过量偶联试剂可能增加副反应或影响胶体稳定性，并不一定能够提高终有效蛋白负载量。

设置必要的对照组。 建议至少包含未活化纳米颗粒、无羧基对照颗粒和未偶联蛋白对照，以区分共价连接与物理吸附。

十二、总结与展望

PLGA-PEG纳米颗粒的羧基末端是实现蛋白表面功能化的重要反应位点。

通过EDC/NHS等羧基活化策略，可以将含有可接近伯胺基团的蛋白质连接到纳米颗粒表面，构建具有靶向识别、催化或其他生物功能的聚合物纳米平台。

在这一过程中，羧基末端密度直接影响潜在反应位点数量，但终蛋白偶联表现还受到PEG链长、颗粒表面组成、蛋白尺寸及空间取向等因素影响。

较低的羧基密度可能限制蛋白负载，而过高的羧基密度或过度偶联可能增加空间位阻、蛋白多点连接及颗粒聚集风险。

因此，PLGA-PEG-COOH纳米颗粒的优化目标不是获得高羧基含量或大蛋白负载量，而是在偶联效率、蛋白活性保持、颗粒稳定性和生物学功能之间建立合理平衡。

未来，结合精确表面官能团定量、位点选择性偶联、蛋白构象分析及多因素配方设计，有望进一步提高PLGA-PEG功能化纳米颗粒的可控性与应用可靠性。

对于瑞禧生物相关材料技术内容，可重点突出PLGA-PEG-COOH纳米颗粒在表面蛋白修饰、靶向配体连接及功能化纳米材料构建方面的研究价值，为科研客户提供更清晰的材料选择与实验设计参考。

参考文献

1. McCarron P. A., et al. Enhanced surface attachment of protein-type targeting ligands to poly(lactide-co-glycolide) nanoparticles using variable expression of polymeric acid functionality. Journal of Biomedical Materials Research Part A, 2008.

2. Oriented attachment of VNAR proteins, via site-selective modification, on PLGA–PEG nanoparticles enhances nanoconjugate performance. Chemical Communications, 2019.

3. Lee et al. Impact of the conjugation of antibodies to the surfaces of polymer nanoparticles on the immune cell targeting abilities. Nano Convergence, 2021.

4. Recent Advances in the Surface Functionalization of PLGA-Based Nanomedicines. Pharmaceutics, 2022.

5. Poly(lactic-co-glycolic acid) nanoparticle fabrication, functionalization, and biological considerations for drug delivery. 2024.
