随着染料、印染、纺织及精细化工行业的发展，含染料有机废水的处理成为环境材料研究的重要方向。部分染料分子具有芳香环结构、较高的化学稳定性以及复杂的带电特征，在水环境中可能表现出较强的持久性，增加分离与去除难度。

吸附法因操作相对简单、适用范围较广、易与其他处理技术组合等特点，成为染料废水处理研究中的常用方法。其中，具有规则孔道结构的共价有机框架材料（Covalent Organic Frameworks，COFs）受到广关注。

TpPa-1 COF是一类典型的二维β-酮烯胺连接型共价有机框架材料，通常由1,3,5-三甲酰基间苯三酚（Tp）与对苯二胺（Pa-1）通过缩合反应构建。

其具有有序的多孔网络、芳香共轭骨架以及一定的化学稳定性，使其在染料分子吸附、分离及环境污染物去除研究中具有应用潜力。

然而，TpPa-1 COF的染料吸附能力并不单纯由比表面积大小决定，孔道尺寸、孔道连通性、表面化学性质及染料分子结构之间的匹配关系同样重要。

一、TpPa-1 COF是什么？从分子骨架理解其孔道特征

TpPa-1 COF通常由具有三个醛基反应位点的Tp单体与具有两个氨基反应位点的Pa-1单体构筑，形成周期性延伸的二维有机网络。

在适当的合成条件下，材料可形成具有规则孔道的层状框架结构。相邻二维层之间的堆积进一步影响孔道连通性、孔壁环境和分子传输行为。

TpPa-1 COF的结构组成

TpPa-1的一个重要特点是其β-酮烯胺结构。材料形成过程中，初始缩合结构可进一步发生互变异构转化，使框架获得相对稳定的化学连接形式。

这种结构有助于提高其在部分水相及酸碱环境中的稳定性，但并不意味着所有TpPa-1样品都能够在任意pH、温度或长期运行条件下保持结构不变。

孔径、孔容与比表面积并不是同一个概念

在讨论TpPa-1吸附性能时，常见的三个参数需要明确区分。

   孔径反映孔道开口或内部空间的特征尺寸，影响染料分子能否进入孔道。

   孔容反映材料内部可被探测分子占据的孔隙体积，与潜在吸附空间有关。

   比表面积反映单位质量材料可被探测分子接近的表面积，常通过气体吸附测试及BET方法评价。

三者之间存在关联，但不能相互替代。例如，某种材料可能具有较高的BET比表面积，却因孔道入口受阻而难以吸附体积较大的染料分子。

此外，气体分子测得的可接近孔道，不一定与水溶液中染料分子的实际可进入孔道完全一致。

二、孔道结构如何影响染料分子的进入与吸附？

染料分子在TpPa-1 COF上的吸附通常不是单一步骤，而是由外部传质、孔口进入、孔内扩散及吸附位点结合等过程共同决定。

1. 孔径匹配：染料能否进入孔道的前提

不同染料分子具有不同的空间尺寸、构象和水合特征。

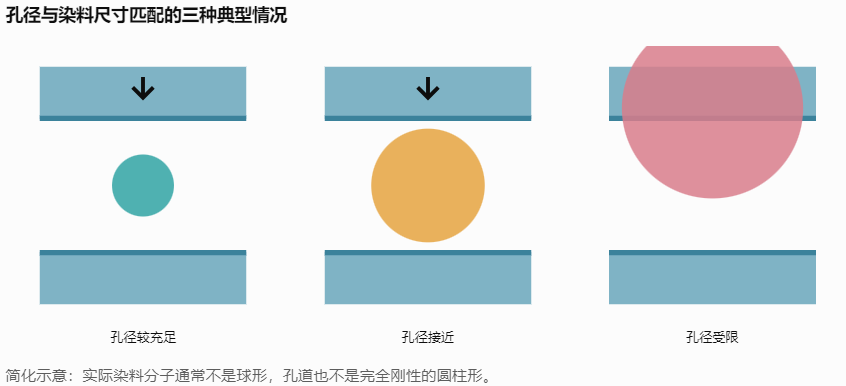

当染料分子的有效尺寸明显小于孔道入口时，其进入内部孔道的可能性通常较高；当染料分子尺寸接近孔口时，扩散阻力可能增加；若分子尺寸大于有效孔口，则可能主要发生外表面吸附。

这一关系解释了为什么比表面积更高的材料，有时反而表现出较低的染料吸附量。

一项针对TpPa-1及其他β-酮烯胺COF的研究发现，尽管TpPa-1具有较高比表面积，但在磺胺类污染物吸附中，其较小孔道限制了分子扩散，导致吸附表现不及部分孔径更大的COF。虽然研究对象并非染料，但这一结果支持了孔径可及性对有机污染物吸附的重要作用。

2. 孔道连通性：决定染料能否深入材料内部

二维COF通常由周期性有机层构成。理想情况下，层间孔道排列有序，有利于分子沿特定方向迁移。

然而，实际材料可能存在层间错位、晶体缺陷、孔口堵塞及颗粒团聚等情况。

这些因素可能增加扩散路径的曲折程度，使染料分子即使能够进入部分孔道，也难以快速到达内部吸附位点。

因此，孔道连通性较好的材料可能具有更快的吸附速率，但其终吸附容量仍取决于可利用位点数量和吸附平衡。

3. 孔壁化学环境：决定进入孔道后能否稳定吸附

TpPa-1的孔壁由含芳香环及含氧、含氮结构的有机骨架组成，可能与染料分子发生多种非共价相互作用。

三、不同染料在TpPa-1 COF中的吸附行为有何差异？

染料分子的结构差异是影响TpPa-1吸附性能的重要因素。即使在相同实验条件下，不同染料的吸附量、速率及平衡时间也可能存在明显差异。

不同染料吸附研究的比较重点

不同染料之间的吸附性能不能仅通过分子量排序。分子的实际形状、溶剂化状态和与孔壁的相互作用往往更为复杂。

四、文献数据分析：TpPa-1 COF对不同染料的吸附能力

2026年发表于《石油化工高等学校学报》的研究，以TpPa-1为吸附材料，考察了其对甲基绿和刚果红的吸附行为。

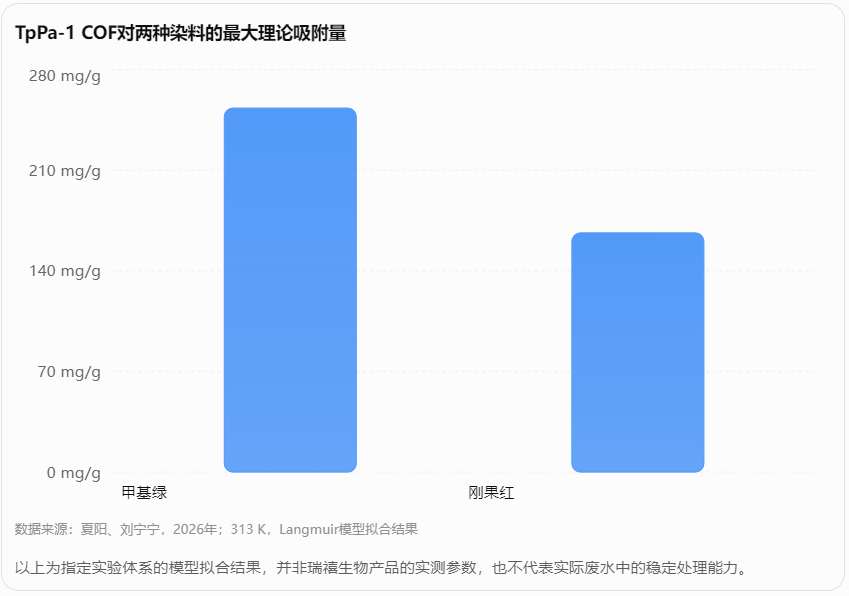

研究发现，两种染料的吸附等温线均能够较好地使用Langmuir模型描述，吸附动力学则符合拟二级动力学模型。在313 K条件下，研究报告了以下大理论吸附容量。

这一结果说明，TpPa-1对不同染料的吸附能力存在差异。可能的影响因素包括染料分子结构、孔道可及性、表面相互作用和溶液条件。

不过，仅凭这两组大理论吸附量，尚不能确定差异究竟主要来自孔径筛分、静电作用还是π–π相互作用。需要结合更多表征和对照实验进行机制分析。

五、TpPa-1 COF染料吸附动力学：为什么初期快、后期慢？

染料吸附过程中，材料的吸附容量和吸附速率是两个不同概念。

吸附容量反映单位质量材料能够吸附多少染料，而吸附速率反映染料从溶液转移至吸附材料的快慢。

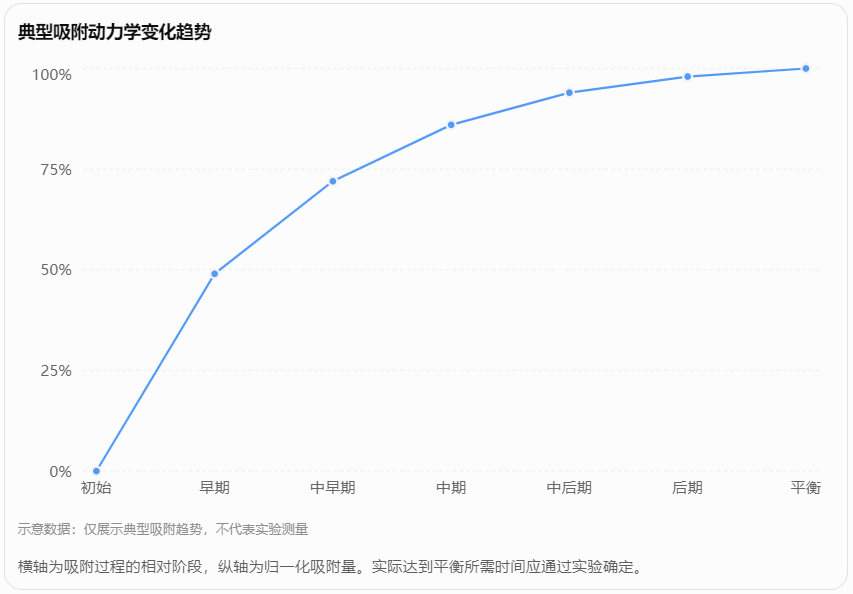

对于TpPa-1 COF，吸附过程通常可以从三个阶段理解。

初始快速吸附阶段： 溶液中染料浓度较高，吸附材料表面存在较多可利用位点，浓度梯度推动染料向材料表面迁移，吸附量通常迅速增加。

孔内扩散阶段： 随着外表面部分位点被占据，染料继续向内部孔道扩散。此时孔径、孔道连通性及分子与孔壁的相互作用可能影响吸附速率。

吸附平衡阶段： 随着可利用吸附位点减少以及吸附与脱附过程逐渐达到动态平衡，净吸附速率下降，吸附量趋于稳定。

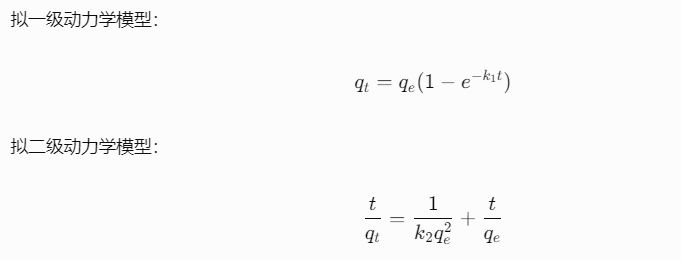

常见的动力学模型

需要强调的是，拟二级动力学模型拟合良好，并不能单独证明吸附过程由化学吸附控制。 模型拟合反映的是实验数据与数学表达式的一致程度，具体机制仍需要结合扩散分析、热力学数据及材料表征判断。



六、哪些实验条件会改变TpPa-1 COF的染料吸附表现？

除了孔道结构，溶液环境和实验操作条件也会影响TpPa-1的吸附性能。

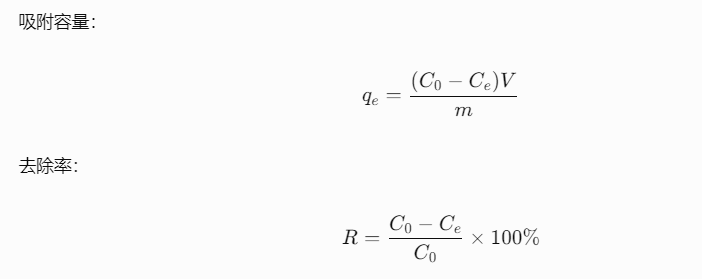

吸附容量与去除率的计算

实验中通常需要同时计算单位质量吸附容量和染料去除率。





其中，\(C_0\) 为初始染料浓度，\(C_e\) 为平衡浓度，\(V\) 为溶液体积，\(m\) 为吸附剂质量。



七、瑞禧生物TpPa-1 COF相关科研材料的应用与选型

对于从事COF多孔材料、污染物吸附及水处理研究的科研人员而言，TpPa-1可作为研究孔道结构与分子吸附关系的模型材料。

在选用瑞禧生物TpPa-1 COF相关材料时，应优先核实具体产品的结构、批次表征和质量指标，而不是仅依据“高比表面积”或“规则孔道”等描述判断其性能。

材料选型需要关注的关键参数

需要说明的是，公开文献中不同TpPa-1样品的比表面积和孔径数据存在差异。例如，有研究报告的TpPa-1比表面积约为83 m²/g，而另一项研究中的样品达到数百m²/g以上。这些差异可能与合成、活化及表征方法有关。

因此，文献参数不应直接作为瑞禧生物某一批次TpPa-1 COF产品的保证值。

八、TpPa-1 COF染料吸附研究的实验设计建议

为了明确孔道结构在吸附过程中的作用，建议从材料表征、吸附行为和机制验证三个层面开展研究。

在吸附实验中，建议设置不添加吸附剂的空白对照，以及适当的重复实验。

如果研究重点是孔道尺寸效应，还可以选择孔径不同、但孔壁化学组成尽量相近的COF材料进行比较，减少表面官能团差异造成的干扰。

若研究重点是选择性吸附，则可以设计单组分与多组分染料体系，观察不同染料之间是否存在竞争吸附。

九、TpPa-1 COF用于染料吸附的主要局限

虽然TpPa-1 COF具有规则孔道和可调控有机骨架，但实际应用仍存在一些需要解决的问题。

1. 孔径较小可能限制大分子染料进入

当染料分子的有效尺寸接近或超过孔道入口时，材料内部孔隙可能无法充分利用。

这种情况下，即使材料具有较高比表面积，实际染料吸附量也可能受到限制。

2. 粉末材料存在回收难题

传统TpPa-1通常以粉末形式使用。对于水处理过程，粉末吸附剂可能存在固液分离困难、材料流失及重复使用操作复杂等问题。

将TpPa-1与纤维、膜材料或其他载体复合，是改善材料回收与工程适用性的研究方向之一。已有研究探索了活性炭纤维与TpPa-1复合材料在染料吸附中的应用。

3. 多组分污染物可能产生竞争吸附

实际印染废水通常不仅含有单一染料，还可能含有盐、表面活性剂及其他有机污染物。

这些物质可能竞争孔道中的吸附位点，或者改变染料的溶剂化状态和材料表面电荷，导致实验室纯水体系中的吸附性能无法完全复现。

4. 吸附再生可能改变孔道结构

在反复吸附和脱附过程中，染料残留、溶剂处理及材料损失可能影响孔道可及性和有效吸附位点。

因此，循环实验不仅应记录吸附容量保持率，还应对循环前后的材料结构进行比较。

5. 吸附去除不等于污染物降解

TpPa-1通过吸附将染料从水相转移至固体材料表面，并不意味着染料分子已经被彻底分解。

对于实际环境应用，仍需要考虑染料脱附液处理、吸附剂再生及终处置等问题。

十、未来研究方向：从规则孔道走向精准分子识别

未来TpPa-1 COF的染料吸附研究，可以从以下几个方向继续拓展。

孔道尺寸与化学环境协同调控。 通过骨架功能化或构建相关COF材料，研究孔径变化与孔壁官能团变化对染料吸附的共同影响。

多组分染料选择性分离。 从单一染料吸附实验拓展至混合染料体系，分析不同分子在孔道中的竞争扩散和选择性结合行为。

复合材料与可回收吸附剂开发。 将COF与膜、纤维或多孔支撑材料结合，提高吸附剂的操作便利性及重复利用能力。

模拟计算与实验表征结合。 利用分子动力学模拟、密度泛函理论计算等方法，研究染料在孔道中的构型、扩散及相互作用，为材料设计提供依据。

已有针对TpPa-1 COF膜的分子动力学研究表明，染料分子的共轭平面结构及其与膜表面的π–π相互作用，可能对染料分离表现产生重要影响。

这也提示，未来的TpPa-1研究应同时关注孔道内部吸附和材料外表面的分子相互作用。

十一、总结

TpPa-1 COF作为典型的β-酮烯胺型共价有机框架材料，具有有序多孔结构、芳香共轭骨架及一定的化学稳定性，在染料吸附与水处理材料研究中具有应用潜力。

其孔道结构主要通过影响染料分子的进入能力、孔内扩散速率和可利用吸附位点数量，改变材料的吸附行为。同时，孔壁官能团、染料分子电荷、芳香共轭结构及溶液环境，也会共同影响吸附容量和选择性。

因此，TpPa-1的染料吸附能力不能仅用比表面积或孔径单一参数评价，而应结合孔径分布、孔道连通性、孔壁化学性质及实际吸附数据进行综合分析。

对于瑞禧生物TpPa-1 COF相关科研材料，合理的研究重点应放在材料结构确认、孔道可及性评价、不同染料吸附对照以及循环稳定性验证等方面。

TpPa-1 COF的核心研究价值，不只是利用多孔结构吸附染料，更在于通过孔道结构与染料分子之间的匹配关系，为高选择性、高效率及可再生吸附材料的设计提供科学依据。

参考文献

1. Kandambeth S, et al. Construction of Crystalline 2D Covalent Organic Frameworks with Remarkable Chemical (Acid/Base) Stability via a Combined Reversible and Irreversible Route. Journal of the American Chemical Society, 2012.

2. β-Ketoenamine Covalent Organic Frameworks—Effects of Functionalization on Pollutant Adsorption. Polymers, 2022.

3. 夏阳，刘宁宁.《共价有机骨架材料COF-TpPa-1对水中染料的吸附研究》. 石油化工高等学校学报，2026，39(3)：39–47.

4. Effects of Nanopore Size on the Adsorption of Sulfamerazine from Aqueous Solution by β-Ketoenamine Covalent Organic Frameworks. ACS Applied Nano Materials.

5. Preparation and Characterization of a Novel ACF-TpPa-1 Composite for Dye Adsorption. 2021.
