ALC-0315是一种可离子化脂质，能够在适宜条件下与核酸形成相互作用，并参与LNP内部结构的形成。与其共同使用的辅助磷脂、胆固醇和PEG脂质，则分别在颗粒结构组织、脂质堆积及界面稳定性方面发挥作用。
其中，PEG脂质的比例是影响LNP粒径的重要配方变量。在其他条件相近时，适当提高PEG脂质比例，可能通过限制颗粒进一步融合和生长，使LNP形成较小的粒径。然而，当PEG脂质含量过高时，也可能改变颗粒内部脂质组织、表面性质及核酸包封行为。
因此，PEG脂质比例对ALC-0315-LNP粒径的影响并不是简单的线性关系，而是脂质自组装动力学、界面空间位阻、PEG链段性质及制备工艺共同作用的结果。
一、研究背景：PEG脂质为什么能影响ALC-0315-LNP的粒径？
在ALC-0315脂质配方中，颗粒粒径通常受到脂质组分、核酸浓度、混合条件和后处理方式的共同影响。
PEG脂质是一类同时具有疏水脂质锚定结构和亲水聚乙二醇链段的功能性脂质。
在LNP形成过程中，PEG脂质的疏水部分能够与其他脂质组分相互作用，而PEG链段则倾向于分布在颗粒与水相接触的界面区域。
这种两亲性结构使PEG脂质能够参与LNP的成核、生长和界面稳定过程。
当PEG脂质含量较低时，新形成的脂质聚集体可能缺乏足够的表面保护，颗粒之间更容易发生碰撞、融合或进一步生长。
当PEG脂质比例适当增加时，颗粒表面可能形成更明显的亲水空间保护层，从而降低部分颗粒间的融合倾向。
但是，PEG脂质含量过高并不必然使粒径持续减小，因为颗粒形成过程还受到内部脂质堆积、核酸相互作用及混合动力学等因素影响。
从这一角度来看，PEG脂质既是表面稳定化组分，也是影响LNP形成动力学的重要配方因素。

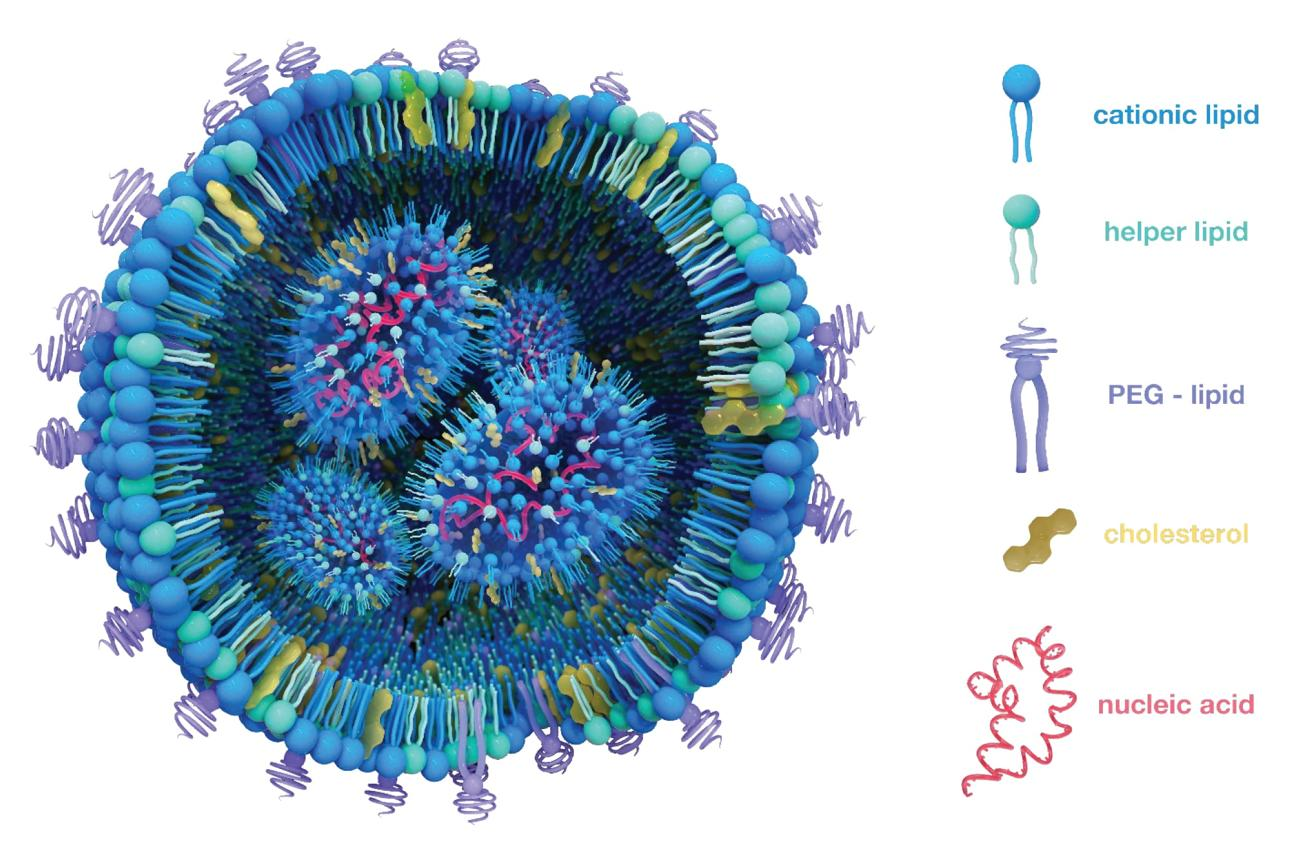

二、ALC-0315配方的结构基础：四类脂质如何共同影响颗粒形成？

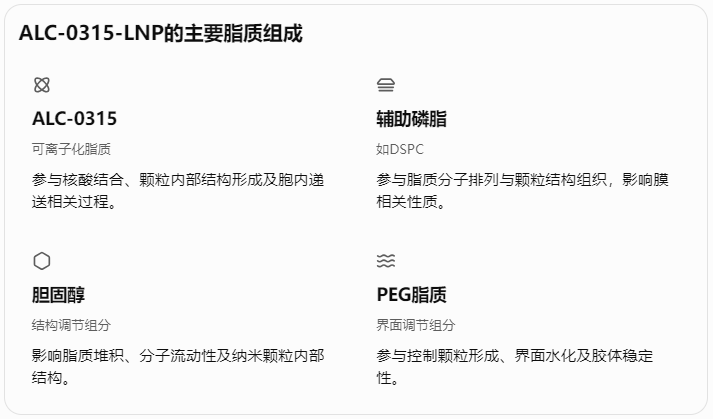

典型ALC-0315相关LNP配方通常包含可离子化脂质、辅助磷脂、胆固醇和PEG脂质四类组分。

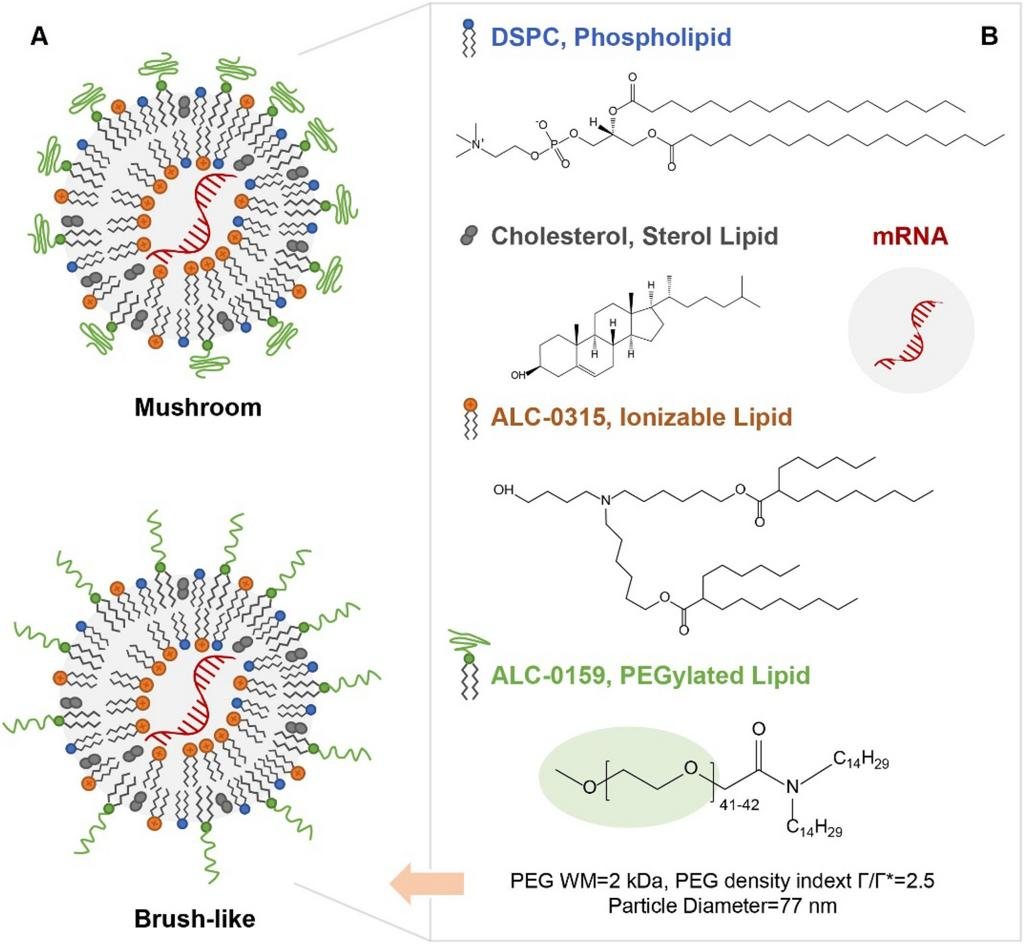

在已公开的BNT162b2相关脂质体系中，ALC-0315、DSPC、胆固醇及ALC-0159构成四组分脂质体系。其中ALC-0159属于PEG化脂质，能够提供PEG修饰功能。
但在其他科研配方中，也可能使用不同结构的PEG脂质，因此不同研究结果不能直接等同。
PEG脂质结构差异同样重要
即使两种配方采用相同的PEG脂质摩尔比例，如果PEG链分子量或脂质锚定结构不同，也可能得到不同的粒径结果。
例如，PEG链长会影响颗粒表面的水化层厚度，而脂质锚定结构可能影响PEG脂质在颗粒中的保留与交换行为。
因此，研究PEG脂质比例时，必须明确PEG脂质的具体化学结构。

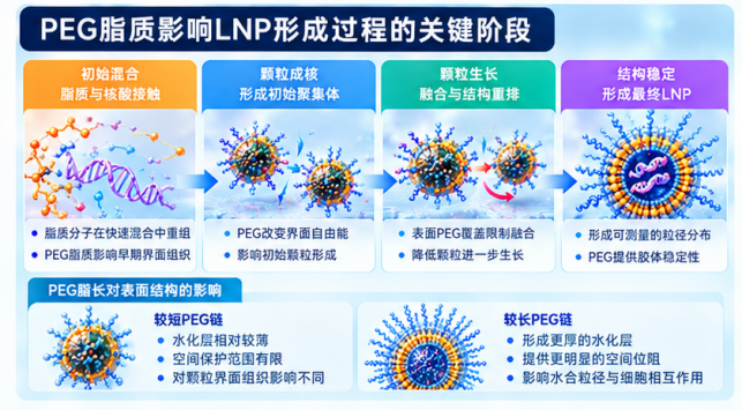

三、PEG脂质比例如何影响LNP的形成过程？
与单纯讨论终粒径不同，从颗粒形成的时间顺序分析，可以更清楚地理解PEG脂质的作用。
初始混合：脂质与核酸相互接触
在适宜的混合环境中，ALC-0315与其他脂质组分发生快速重组，并与核酸形成相互作用。PEG脂质的存在可能改变早期聚集体的界面组织，从而影响后续颗粒生长。
颗粒成核：形成初始脂质聚集体
在混合过程中，脂质分子逐渐形成纳米尺度聚集结构。PEG脂质可能通过改变界面自由能和局部脂质排列，影响初始颗粒的形成及稳定。
颗粒生长：融合与结构重排
如果颗粒表面保护不足，部分初始聚集体可能发生融合或继续生长。
适当的PEG表面覆盖能够降低部分颗粒之间的直接接触，进而影响终粒径。
结构稳定：形成终LNP分散体系
随着混合、溶剂交换和后处理过程完成，颗粒逐渐形成可测量的水合粒径分布。
终粒径既反映形成过程，也受到后续介质变化和胶体稳定性的影响。

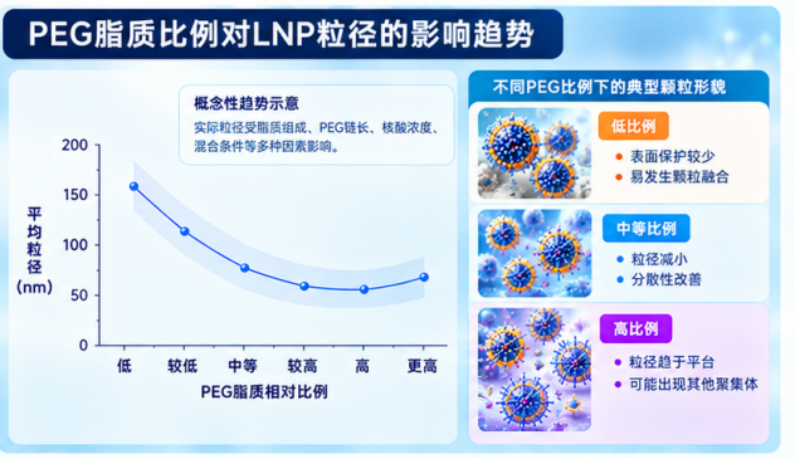

四、不同PEG脂质比例下的粒径变化趋势
PEG脂质比例对粒径的影响可以从低比例、中等比例和较高比例三个研究区域进行理解。
|
PEG脂质比例状态 |
可能的粒径表现 |
主要影响因素 |
|---|---|---|
|
较低比例 |
粒径可能偏大，分布可能较宽 |
界面保护不足、颗粒融合 |
|
中等比例 |
粒径可能减小，分散性改善 |
PEG界面覆盖与颗粒生长限制 |
|
较高比例 |
粒径可能趋于平台或出现其他变化 |
脂质组织改变、胶束形成及组分竞争 |
需要注意，上述分类属于机制性讨论，不代表所有ALC-0315配方都遵循完全相同的规律。
低PEG脂质比例：颗粒融合可能更加明显
当PEG脂质比例较低时，颗粒表面的PEG链段数量可能不足以提供充分的空间保护。
在快速混合形成LNP的过程中，部分初始聚集体可能继续发生融合，使颗粒粒径增加。
同时，颗粒之间的生长过程可能存在差异，导致粒径分布变宽。
但如果其他脂质组分及工艺条件能够提供足够的稳定作用，低PEG比例体系也可能形成较小且稳定的颗粒。
中等PEG脂质比例：粒径调控可能更加有效
当PEG脂质比例适当提高时，颗粒表面的PEG链段可能更加充分地覆盖界面区域。
这种表面覆盖可以在一定程度上限制颗粒之间的直接接触，降低融合和进一步生长的可能性。
因此，在部分配方研究中，PEG脂质含量增加与LNP粒径减小之间存在相关性。
不过，这种趋势的幅度取决于PEG脂质结构、混合条件及其他脂质组分。
较高PEG脂质比例：可能出现粒径平台或结构变化
当PEG脂质比例继续提高时，粒径不一定持续下降。
过量PEG脂质可能改变颗粒表面与内部脂质之间的组成平衡，也可能形成其他脂质聚集结构。
在某些情况下，PEG脂质可能参与形成胶束或其他非目标纳米结构，从而影响DLS测得的粒径分布。
因此，高PEG脂质比例下观察到较小粒径时，还需要确认测量信号是否主要来自目标LNP，而不是其他脂质组装体。

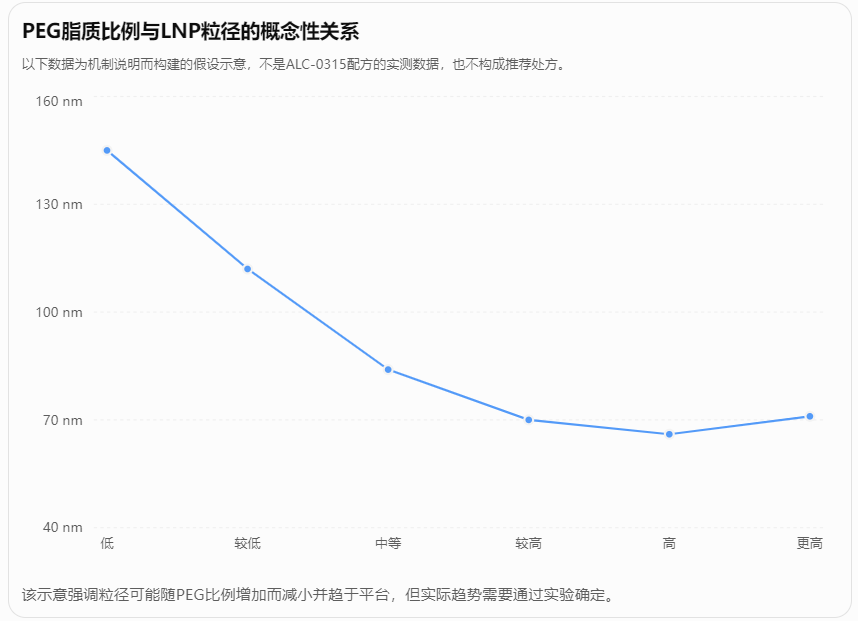

五、粒径变化的可视化理解：PEG比例与粒径并非固定线性关系
对于ALC-0315-LNP，PEG脂质比例与粒径之间的关系可能表现出以下特征：
首先，在一定范围内，PEG脂质增加可能降低颗粒生长和融合的程度。
其次，当表面PEG覆盖达到某种相对稳定状态后，进一步增加PEG脂质可能对粒径的影响减弱。
后，在更高PEG比例条件下，颗粒结构变化、游离PEG脂质或其他聚集体可能使粒径测量和结果解释更加复杂。
因此，研究重点应放在建立具体配方中的实验响应关系，而不是预先假设某一PEG比例必然对应某一粒径。
六、PEG脂质比例与PDI之间的关系
除了平均粒径，粒径分布宽度也是ALC-0315-LNP的重要质量指标。
多分散指数（Polydispersity Index，PDI）通常通过动态光散射方法获得，用于辅助评价颗粒分散体系的粒径分布特征。
粒径与PDI需要同时分析
平均水合粒径 粒径分布指标
Z-average PDI
反映DLS累积量分析得到的特征粒径， 辅助描述分散体系的粒径分布宽度，
容易受到大颗粒或聚集体影响。 但不能单独揭示所有粒径群体。
在某些ALC-0315配方中，适当增加PEG脂质比例可能同时减小平均粒径并改善PDI。
但也可能出现粒径减小而PDI增大的情况。
例如，当体系中同时存在较小的PEG脂质胶束和较大的LNP颗粒时，粒径分布可能变得更加复杂。
因此，不应仅根据平均粒径判断PEG脂质比例是否合适。
对于具有多峰分布或明显聚集的样品，可以结合颗粒形貌、粒径分离或其他表征技术进行进一步分析。
七、PEG脂质分子量与比例的协同影响
PEG脂质比例决定体系中PEG化脂质的相对数量，而PEG分子量影响PEG链段长度及其空间构象。
二者共同决定颗粒表面的PEG展示状态。
 |
 |
| 较短PEG链 | 较长PEG链 |
| PEG链段相对较短，表面空间保护范围可能有限，但对脂质界面组织的影响也可能不同。 | 可能形成更厚的水化层和空间保护结构，同时影响颗粒与细胞膜之间的相互作用。 |
在相同PEG脂质摩尔比例下，较长PEG链可能提供不同的空间排斥效果。
但PEG分子量增加不一定使LNP水合粒径减小，因为DLS测量包含颗粒表面的水化层贡献。
这意味着，PEG可能一方面限制颗粒核心生长，另一方面增加颗粒外层的水动力学厚度。
因此，粒径变化需要同时考虑颗粒核心尺寸和水合层贡献。
八、PEG脂质比例与ALC-0315-LNP核酸包封之间的关系
PEG脂质比例不仅影响颗粒粒径，还可能影响核酸包封及颗粒内部结构。
在ALC-0315相关LNP体系中，可离子化脂质与核酸之间的相互作用是颗粒形成的重要驱动力之一。
当PEG脂质比例变化时，如果总脂质摩尔比例保持恒定，其他脂质组分的相对含量也可能发生变化。
例如，如果增加PEG脂质比例的同时降低ALC-0315比例，那么粒径和核酸包封行为的变化就不能完全归因于PEG脂质本身。
因此，配方研究需要明确各组分的调整方式。
核酸包封效率的评价
常见的核酸包封效率可表示为：
其中，包封核酸量通常需要通过适当的分析方法估算，并注意区分真正包封、颗粒表面结合及游离核酸。
PEG脂质比例改变后，应同时评价粒径、PDI、核酸包封效率和颗粒稳定性。
即使某一配方获得了更小的粒径，如果其核酸包封能力或后续递送性能明显下降，也不一定是更合适的配方。
九、制备工艺为什么会改变PEG脂质比例的作用？
ALC-0315-LNP的形成通常涉及脂质与核酸在特定溶剂和水相环境中的快速混合。
在这一过程中，脂质分子自组装的速度和颗粒之间的融合行为受到混合动力学影响。
因此，即使PEG脂质比例相同，不同制备工艺也可能形成不同的粒径分布。
|
工艺变量 |
对颗粒形成的潜在影响 |
研究关注点 |
|---|---|---|
|
混合方式 |
影响局部浓度和成核过程 |
混合均匀性 |
|
总脂质浓度 |
影响聚集和颗粒生长 |
浓度依赖性 |
|
水相与有机相比例 |
影响溶剂环境变化 |
自组装动力学 |
|
核酸与脂质比例 |
影响内部组织结构 |
包封与粒径协同 |
|
混合温度 |
影响脂质分子运动 |
工艺重复性 |
|
缓冲液组成 |
影响可离子化脂质状态 |
pH与离子环境 |
|
后处理过程 |
影响颗粒结构与稳定性 |
溶剂去除及介质交换 |
混合动力学与PEG脂质的相互作用
在快速混合过程中，PEG脂质可能通过影响早期聚集体表面的稳定性，改变颗粒继续融合的概率。
如果混合条件导致局部脂质浓度差异较大，PEG脂质对粒径的调控效果可能与均匀混合条件不同。
因此，不同研究中PEG比例与粒径关系出现差异，并不一定意味着结果相互矛盾，也可能反映了制备工艺和配方背景的不同。
十、配方比例应该如何表达？
PEG脂质比例通常采用摩尔百分比表示：
其中，\(n_{\mathrm{PEG-lipid}}\)为PEG脂质的摩尔数，\(n_{\mathrm{total\ lipid}}\)为所有脂质组分的总摩尔数。
这一表达方式能够明确PEG脂质在总脂质中的组成比例。
但是，在比较不同配方时，需要进一步说明增加PEG脂质比例时，其他组分如何调整。
两种配方比较思路
- 组成替代型比较
增加PEG脂质比例，同时相应减少其他一种或多种脂质组分。
这种方式能够保持总摩尔比例为100%，但可能同时改变ALC-0315、胆固醇或辅助磷脂的相对含量。
- 相对添加型比较
在其他脂质投入量相对固定的条件下，改变PEG脂质的添加量。
这种方式可能同时改变总脂质量和脂质与核酸的比例，因此需要进行适当归一化。
这两种研究方式可能得到不同的粒径响应趋势，因此实验报告中需要清楚说明配方比例的定义。
十一、ALC-0315-LNP粒径研究中的常见误区
误区一：PEG脂质比例越高，LNP粒径一定越小。
PEG脂质增加可能限制颗粒融合，但高比例也可能引起脂质组织变化或形成其他纳米结构，因此粒径不一定持续减小。
误区二：粒径越小，核酸递送效率一定越高。
颗粒粒径只是影响递送行为的因素之一，递送效率还受到脂质组成、核酸包封、细胞摄取及内体逃逸等因素影响。
误区三：DLS检测到单一平均粒径就说明颗粒均匀。
DLS平均粒径不能完全描述复杂分布体系，需要结合PDI、分布信息及其他表征方法判断。
误区四：不同PEG脂质可以按照相同摩尔比例直接替换。
不同PEG链长和脂质锚定结构可能导致不同的颗粒形成及稳定性表现。
误区五：粒径稳定说明PEG脂质没有发生变化。
即使颗粒粒径没有明显改变，PEG脂质仍可能发生交换、脱附或重新分布，因此需要结合具体研究目标进行验证。
十二、从粒径优化到综合质量评价：ALC-0315配方研究的新方向
对于ALC-0315-LNP体系，未来的PEG脂质研究不应仅停留在比较不同配方的平均粒径，而应进一步分析PEG脂质对颗粒结构和递送行为的整体影响。

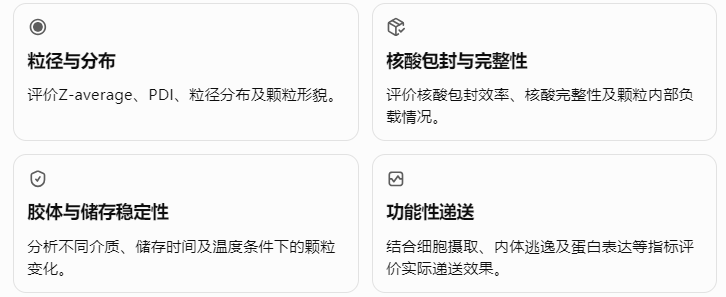

建议建立的多维度评价框架
PEG脂质比例与体内递送行为
PEG修饰能够改变LNP与生物环境之间的相互作用，包括蛋白质吸附、细胞膜接触及颗粒清除行为。
较高的PEG表面覆盖可能改善部分体系的胶体稳定性，但也可能降低LNP与细胞膜之间的相互作用。
这一现象有时被称为PEG相关的递送限制效应，但具体表现受到PEG脂质结构和生物环境影响。
因此，在PEG脂质比例研究中，需要同时关注颗粒形成过程和后续生物学行为。
PEG脂质脱附与动态表面结构
部分PEG脂质可能在生物介质中发生交换或脱附，使LNP表面的PEG覆盖状态随时间发生变化。
这种动态变化可能影响颗粒的细胞结合及递送行为。
因此，制备完成时测得的PEG脂质比例，不一定完全代表颗粒在生物环境中长期保持的表面状态。
十三、总结与展望
ALC-0315脂质配方中PEG脂质比例是影响LNP粒径形成和胶体稳定性的重要变量。
PEG脂质通过参与早期脂质自组装、调节颗粒表面空间位阻及改变颗粒间融合行为，对终水合粒径及粒径分布产生影响。
在一定配方范围内，增加PEG脂质比例可能有利于减小颗粒粒径并改善分散性，但当PEG脂质比例进一步提高时，粒径变化可能趋于平台，甚至因脂质组织变化而出现不同的分布特征。
同时，PEG脂质的实际作用受到PEG链分子量、脂质锚定结构、ALC-0315比例、辅助脂质组成、核酸负载及混合工艺等因素共同影响。
因此，ALC-0315-LNP配方优化的关键不是单纯追求小粒径，而是在粒径、PDI、核酸包封效率、胶体稳定性和功能性递送之间建立合理平衡。
对于mRNA及其他核酸递送体系，建议将PEG脂质比例作为重要处方变量，结合颗粒结构表征与功能评价进行系统分析，以提高脂质纳米颗粒研究的重复性和结果可解释性。
参考文献与延伸阅读
-
Hou, X., Zaks, T., Langer, R., Dong, Y. Lipid Nanoparticles for mRNA Delivery. Nature Reviews Materials, 2021, 6:1078–1094. DOI: 10.1038/s41578-021-00358-0.
-
Schoenmaker, L., et al. mRNA-Lipid Nanoparticle COVID-19 Vaccines: Structure and Stability. International Journal of Pharmaceutics, 2021, 601:120586. DOI: 10.1016/j.ijpharm.2021.120586.
-
Belliveau, N. M., et al. Microfluidic Synthesis of Highly Potent Limit-size Lipid Nanoparticles for In Vivo Delivery of siRNA. Molecular Therapy—Nucleic Acids, 2012, 1:e37. DOI: 10.1038/mtna.2012.28.
-
Mui, B. L., et al. Influence of Polyethylene Glycol Lipid Desorption Rates on Pharmacokinetics and Pharmacodynamics of siRNA Lipid Nanoparticles. Molecular Therapy—Nucleic Acids, 2013, 2:e139. DOI: 10.1038/mtna.2013.66.
-
Kulkarni, J. A., et al. On the Formation and Morphology of Lipid Nanoparticles Containing Ionizable Cationic Lipids and siRNA. ACS Nano, 2018, 12(5):4787–4795. DOI: 10.1021/acsnano.8b01516.
