羧基化四氧化三铁纳米颗粒（Fe₃O₄-COOH）是一类兼具磁响应能力与表面化学反应活性的功能化纳米材料，在免疫磁分离、蛋白质固定化、生物传感、抗体偶联和磁性纳米复合材料构建等领域具有广的研究价值。
在生物偶联过程中，EDC/NHS反应体系常被用于活化Fe₃O₄纳米颗粒表面的羧基，使其能够与蛋白质、抗体或其他生物分子中的伯氨基形成酰胺键，实现磁性颗粒与生物活性分子的共价连接。
然而，EDC/NHS偶联不仅涉及表面化学反应，还可能改变纳米颗粒的电荷状态、界面水化结构及颗粒间相互作用。在羧基活化、蛋白质接枝和后续纯化过程中，Fe₃O₄纳米颗粒可能出现粒径增大、团聚、沉降、磁分离后难以重新分散等问题。
这些现象不仅影响偶联效率，还可能降低材料的有效比表面积、抗体结合活性和生物检测重复性。
因此，羧基化Fe₃O₄纳米颗粒的EDC/NHS偶联优化，不应仅关注共价连接效率，还需要将分散稳定性、表面反应活性及偶联后生物功能纳入统一评价体系。
一、从一个常见实验现象谈起：为什么偶联后磁性颗粒容易聚集？
在羧基化Fe₃O₄纳米颗粒的生物偶联实验中，研究人员有时会观察到以下现象：
-
活化前颗粒能够均匀分散，但加入EDC/NHS后出现浑浊或粒径增大。
-
加入抗体或蛋白质后，DLS检测到的水合粒径明显增加。
-
磁分离过程中形成较紧密的颗粒沉积，重新分散困难。
-
偶联后抗体负载量较高，但抗原识别能力没有相应提高。
-
不同实验批次的磁性颗粒表现出不同的偶联效率和稳定性。
这些问题看似属于同一类“颗粒聚集”，但其背后可能存在不同的物理化学机制。
例如，活化过程中羧基电荷状态改变可能削弱颗粒间静电排斥；蛋白质偶联阶段可能发生颗粒间桥联；磁分离阶段则可能由于磁性相互作用和局部浓缩而形成难以重新分散的聚集结构。
因此，需要根据颗粒发生失稳的具体阶段分析原因，而不能将所有问题简单归因于EDC/NHS用量过高。
二、羧基化Fe₃O₄的胶体稳定性来自哪里？
Fe₃O₄纳米颗粒具有较高的比表面积，颗粒之间存在范德华吸引、磁偶极相互作用以及与表面修饰层相关的界面作用。

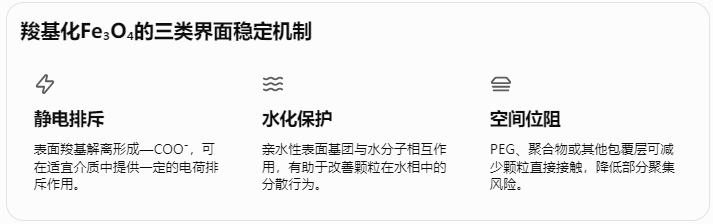

当颗粒表面引入羧基后，其分散稳定性可能通过静电排斥、聚合物空间位阻及水化作用共同维持。
羧基电离状态对稳定性的影响
羧基在水溶液中存在酸碱平衡：
当环境pH变化时，表面羧基的电离程度可能发生改变，从而影响颗粒的表面电荷和静电稳定性。
在某些偏酸性条件下，部分羧基发生质子化，颗粒表面负电荷可能减少，导致静电排斥作用减弱。
但这种趋势并不适用于所有羧基化Fe₃O₄体系，因为颗粒的实际电荷状态还取决于羧基连接方式、表面覆盖密度及其他可电离基团。
此外，磁性颗粒还存在磁偶极相互作用，其聚集行为可能比普通非磁性胶体更加复杂。
三、EDC/NHS活化为什么可能改变颗粒的分散状态？
EDC，即1-乙基-3-(3-二甲氨基丙基)碳二亚胺，是一种常见的水溶性碳二亚胺交联试剂。
NHS，即N-羟基琥珀酰亚胺，常用于形成相对更适合后续胺偶联的活性酯中间体。
对于羧基化Fe₃O₄而言，EDC/NHS反应的基本思路是先活化颗粒表面的羧基，再利用蛋白质或其他分子上的伯氨基形成酰胺键。

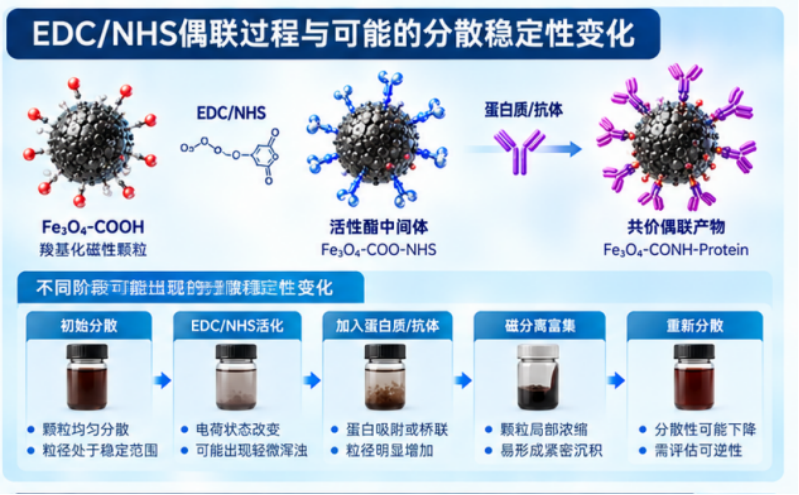

EDC/NHS表面偶联的化学路径
Fe₃O₄—COOH
羧基功能化磁性颗粒
⇣EDC活化与NHS参与
Fe₃O₄—COO—NHS
表面活性酯中间体的简化表示
⇣与蛋白质伯氨基反应
Fe₃O₄—CONH—Protein
形成酰胺连接结构
活化过程中的表面电荷变化
羧基活化后，部分原本能够以—COO⁻形式存在的基团转化为活性中间体。
这一变化可能降低颗粒表面的有效负电荷数量，进而削弱静电排斥作用。
对于主要依赖静电稳定的Fe₃O₄-COOH体系，活化过程中出现粒径增大或分散性下降的风险可能更明显。
不过，颗粒实际是否发生聚集，还取决于其是否具有其他稳定化结构，例如PEG包覆层、聚合物外壳或足够的水化保护。
活性酯水解与偶联效率
NHS活性酯在水相中并非无限稳定，可能与水发生反应，重新形成羧基。
因此，活化后的颗粒如果长时间处于不适宜的环境中，可能出现活性基团损失。
这会降低可用于后续胺偶联的反应位点数量，但并不一定直接导致颗粒聚集。
需要将活性基团水解与胶体失稳作为两个相关但不同的问题分别评价。
四、从反应阶段识别颗粒失稳原因
与单纯按影响因素分类相比，按照偶联过程中的不同阶段进行分析，更有助于判断颗粒何时发生失稳。
|
反应阶段 |
可能观察到的现象 |
需要关注的原因 |
|---|---|---|
|
初始分散 |
粒径偏大、PDI较高 |
原始团聚、表面修饰不足 |
|
羧基活化 |
浑浊、粒径增加 |
电荷变化、离子环境改变 |
|
蛋白质加入 |
粒径明显增加 |
蛋白吸附、颗粒间桥联 |
|
偶联反应 |
颗粒沉降或形成聚集体 |
表面覆盖变化、交联副反应 |
|
磁分离 |
形成紧密沉积 |
磁性相互作用、局部浓缩 |
|
重新分散 |
无法恢复原始粒径 |
不可逆聚集或表面保护不足 |
|
储存阶段 |
沉降、功能下降 |
胶体稳定性或蛋白活性变化 |
这一分析框架能够帮助研究人员区分化学反应问题与物理分散问题。
例如，如果颗粒在加入蛋白质之前已经出现明显聚集，那么后续抗体负载量下降可能与活化阶段的胶体失稳有关。
如果活化阶段颗粒保持稳定，而蛋白质加入后粒径突然增大，则应重点分析蛋白质桥联、吸附及颗粒表面相互作用。
五、缓冲液环境对EDC/NHS偶联稳定性的影响
缓冲液不仅决定反应体系的pH，还会影响离子强度、表面电荷及反应基团的化学状态。
因此，选择适当的缓冲体系，是维持羧基化Fe₃O₄分散稳定性的重要因素之一。
常见缓冲体系的技术关注点
- MES缓冲体系
MES不含伯氨基，常用于EDC/NHS羧基活化相关研究。
但MES缓冲液的pH和离子强度仍可能影响Fe₃O₄-COOH的分散性，需要根据具体材料验证。
- PBS缓冲体系
PBS在生物分子研究中应用广，但其离子强度可能影响静电稳定性。
此外，磷酸根与铁氧化物表面可能发生相互作用，因此需要评价PBS对颗粒界面性质的影响。
- Tris缓冲体系
Tris含有伯氨基，可能与活性酯发生竞争反应，因此通常不适合作为需要保留NHS活性酯反应性的偶联介质。
但在适当阶段，它也可能用于终止残余活性酯反应。
pH对活化和胺偶联的影响并不完全相同
EDC/NHS活化与后续伯氨基偶联涉及不同的化学过程。
较酸性的环境可能有利于某些羧基活化条件，但伯氨基的亲核反应能力又受到质子化状态影响。
因此，在部分实验体系中，活化阶段与后续胺偶联阶段会采用不同的反应环境。
不过，对于容易发生聚集的羧基化Fe₃O₄颗粒，缓冲液转换本身也可能引起分散性变化。
因此，反应条件的选择应同时考虑化学偶联效率和颗粒胶体稳定性，而不能仅依据EDC/NHS的常规反应条件确定。
六、蛋白质偶联为什么可能诱导Fe₃O₄颗粒桥联？
蛋白质和抗体通常含有多个可参与相互作用的官能团。
当其与Fe₃O₄-COOH表面活性酯发生反应时，理论上可能形成稳定的共价连接。
但如果同一蛋白质分子同时连接不同颗粒，或者蛋白质通过非特异性吸附连接多个颗粒，就可能形成颗粒间桥联结构。
多点连接与空间位阻
蛋白质表面通常存在多个可接近的氨基，因此其与颗粒表面的连接可能具有随机性。
当连接位置靠近蛋白质的功能区域时，可能影响其生物识别能力。
同时，较高的表面蛋白负载量也可能增加颗粒间空间拥挤，改变蛋白质构象或影响颗粒胶体稳定性。
因此，较高的偶联量不一定意味着更好的功能化效果。
非特异性吸附的影响
即使没有形成共价键，蛋白质也可能通过静电作用、疏水作用或其他界面相互作用吸附在Fe₃O₄颗粒表面。
这种吸附可能改变颗粒表面电荷及水化层，使颗粒出现不同程度的聚集。
因此，需要通过适当的对照实验区分共价偶联与非特异性蛋白吸附。

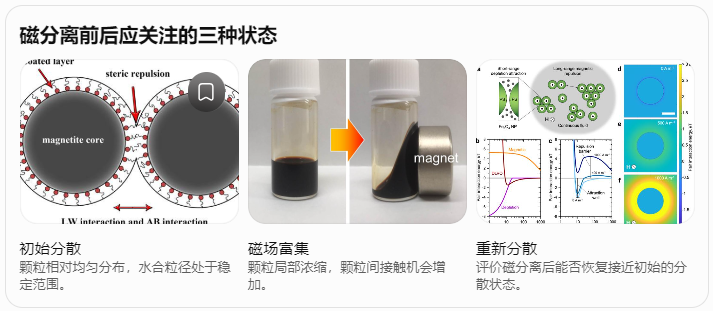

七、磁分离过程中的二次聚集问题
Fe₃O₄纳米颗粒的磁响应能力是其重要优势，但磁分离也可能成为胶体稳定性下降的关键环节。
在外加磁场作用下，磁性颗粒向磁场梯度较高的区域移动并逐渐富集。
当局部颗粒浓度升高时，颗粒之间的接触概率增加，磁偶极相互作用和其他吸引作用可能促进团聚。
对于表面保护不足的颗粒，磁分离后可能形成较紧密的沉积结构，导致重新分散困难。
需要注意，磁分离后形成沉积并不一定意味着颗粒发生不可逆聚集。
对于具有良好表面保护层的颗粒，在移除磁场并重新分散后，可能恢复较好的胶体状态。
因此，磁分离后的再分散能力应作为独立评价指标，而不是仅通过沉积现象判断颗粒是否失稳。
八、提高EDC/NHS偶联体系稳定性的材料设计思路

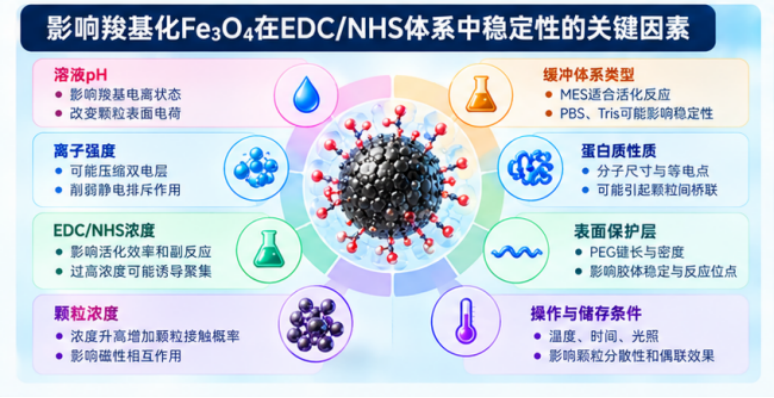

羧基化Fe₃O₄的稳定性优化可以从颗粒表面结构、反应环境和生物偶联策略三个层面进行。
表面结构优化
在Fe₃O₄表面引入PEG、亲水聚合物或其他适当的稳定化结构，可以增加颗粒之间的空间排斥，并改善其在不同离子环境中的分散表现。
例如，Fe₃O₄-PEG-COOH体系可以通过PEG链段提供亲水保护，同时利用末端羧基参与后续EDC/NHS偶联。
但PEG链长和接枝密度也会影响羧基的可接近性，因此需要平衡稳定性与偶联反应活性。
表面羧基密度优化
表面羧基数量较少时，能够参与偶联的反应位点可能不足。
而较高的羧基密度虽然能够提供更多潜在反应位点，但活化过程中可能引起较明显的表面电荷变化，也可能增加多点连接和颗粒间桥联的风险。
因此，羧基密度应根据目标蛋白质、颗粒尺寸及应用需求进行优化。
反应环境与纯化策略
偶联过程中应关注pH、离子强度、缓冲液成分及颗粒浓度等因素对胶体稳定性的影响。
在后续纯化中，也需要避免将磁分离后的沉积直接视为不可逆团聚，并通过再分散测试判断材料是否仍然适用于后续应用。
九、如何建立完整的偶联质量评价体系？
对于羧基化Fe₃O₄的EDC/NHS偶联研究，建议从颗粒性质、表面化学和生物功能三个维度进行综合评价。
|
评价维度 |
关键指标 |
常用方法 |
|---|---|---|
|
胶体稳定性 |
水合粒径、PDI |
DLS |
|
表面电性 |
Zeta电位 |
电泳光散射 |
|
颗粒形貌 |
聚集状态、核心尺寸 |
TEM、SEM |
|
表面化学 |
羧基及连接结构 |
FTIR、XPS及适当官能团分析 |
|
磁响应性能 |
磁化行为、磁回收 |
VSM及磁分离测试 |
|
蛋白偶联 |
表观负载量、未结合蛋白 |
BCA、UV-Vis等 |
|
生物功能 |
抗原结合活性、识别特异性 |
ELISA、免疫分析 |
|
储存稳定性 |
粒径与活性变化 |
时间序列评价 |
为什么偶联量与抗体活性要分开评价？
抗体负载量可以反映颗粒结合蛋白质的数量，但不能直接反映抗体的有效识别能力。
如果抗体在偶联过程中发生构象变化，或者抗原结合区域受到空间遮挡，即使偶联量较高，也可能无法获得理想的生物识别性能。
因此，对于免疫磁分离和生物检测应用，抗体的有效结合活性往往比单纯的表观负载量更具有实际意义。
十、不同失稳现象的原因分析与评价方向
常见问题诊断参考
选择观察到的现象，查看可能的原因及优先评价方向。
- 加入蛋白质后团聚
- 磁分离后难以再分散
- 偶联量高但抗体活性低
- 储存后出现沉降
活化后粒径突然增大
可能原因
可能与表面羧基活化引起的电荷变化、缓冲液离子强度或原有分散稳定性不足有关。
优先评价方向
优先比较活化前后DLS、PDI、Zeta电位及无EDC/NHS缓冲液对照。
十一、羧基化Fe₃O₄在生物偶联领域的应用价值
免疫磁分离
将抗体与Fe₃O₄-COOH连接，可构建具有特异性分子识别能力的磁性颗粒，用于目标蛋白或其他分析物的富集和分离。
细胞捕获与分选
通过连接能够识别特定细胞表面抗原的抗体，可以研究磁性颗粒对目标细胞的选择性结合及富集能力。
酶固定化研究
羧基化磁性颗粒可用于酶分子的共价固定化，研究酶活性保持、重复使用及磁性回收等性能。
磁性生物传感
将磁性富集与抗体识别结合，可用于构建免疫检测和生物传感研究平台，探索复杂样品中的目标分析物检测。
十二、未来研究方向：从高偶联效率走向可控界面功能化
随着磁性纳米材料在生物分析领域的应用不断拓展，羧基化Fe₃O₄的研究重点正在从提高表面偶联数量，逐渐转向兼顾胶体稳定性、反应选择性和生物功能保持。
未来值得关注的方向包括：
- 可控羧基密度设计。 通过调节表面官能团数量及分布，研究偶联反应活性与胶体稳定性之间的平衡关系。
- 亲水保护层与反应位点协同设计。 利用PEG或其他亲水聚合物构建稳定化界面，同时保留足够的可接近羧基位点。
- 抗体定向偶联。 通过适当的定向连接策略，减少随机偶联对抗体功能区域的影响，提高有效识别能力。
- 磁分离与再分散性能标准化。 将重复磁分离后的粒径恢复能力纳入材料质量评价，改善实际应用中的重复性。
- 复杂生物介质稳定性研究。 进一步评价血清蛋白、离子强度及竞争吸附物对颗粒分散和偶联稳定性的影响。
十三、总结
羧基化Fe₃O₄纳米颗粒在EDC/NHS偶联过程中出现的分散稳定性问题，是表面化学反应与胶体界面作用共同影响的结果。
羧基活化可能改变颗粒表面电荷状态，缓冲液组成可能影响静电排斥和水化保护，而蛋白质加入及磁分离过程则可能进一步增加颗粒桥联和局部聚集的风险。
因此，EDC/NHS偶联体系的优化目标不是单纯获得高蛋白负载量，而是在共价偶联效率、颗粒分散稳定性、磁响应性能和生物识别活性之间实现协调。
对于Fe₃O₄-COOH及Fe₃O₄-PEG-COOH类科研材料，建议结合表面羧基密度、颗粒尺寸、PEG保护层及缓冲体系开展综合研究，并通过DLS、Zeta电位、磁回收测试和生物功能实验建立多维度评价体系。
只有同时确认颗粒能够保持稳定分散、有效偶联并保留目标生物分子的功能，才能更加准确地评价羧基化Fe₃O₄纳米颗粒在免疫磁分离、蛋白质固定化和生物传感等领域的实际应用价值。
参考文献与延伸阅读
-
Hermanson, G. T. Bioconjugate Techniques. 3rd Edition. Academic Press, 2013. （EDC/NHS羧基活化及蛋白质偶联化学基础。）
-
Laurent, S., et al. Magnetic Iron Oxide Nanoparticles: Synthesis, Stabilization, Vectorization, Physicochemical Characterizations, and Biological Applications. Chemical Reviews, 2008, 108(6):2064–2110. DOI: 10.1021/cr068445e.
-
Thanh, N. T. K., Green, L. A. W. Functionalisation of Nanoparticles for Biomedical Applications. Nano Today, 2010, 5(3):213–230. DOI: 10.1016/j.nantod.2010.05.003.
-
Mahmoudi, M., Sant, S., Wang, B., Laurent, S., Sen, T. Superparamagnetic Iron Oxide Nanoparticles (SPIONs): Development, Surface Modification and Applications in Chemotherapy. Advanced Drug Delivery Reviews, 2011, 63(1–2):24–46. DOI: 10.1016/j.addr.2010.05.006.
