一、金纳米颗粒为什么需要PEG表面保护？
金纳米颗粒是纳米材料研究中应用较广的一类贵金属纳米结构。与块体金材料相比，金纳米颗粒具有显著的尺寸效应和表面效应，其光学响应能够随着颗粒尺寸、形貌、颗粒间距及周围介质折射率的变化而改变。
特别是球形金纳米颗粒，通常在可见光区域表现出明显的局域表面等离子体共振吸收。当颗粒发生聚集时，颗粒间等离子体耦合作用可能引起吸收峰位移、峰形展宽以及溶液颜色变化。
这些特征使金纳米颗粒既可以作为生物检测中的信号载体，也能够通过光谱变化反映其分散状态。
但是，金纳米颗粒的胶体稳定性并非天然不变。
在常见的柠檬酸盐稳定金纳米颗粒体系中，颗粒主要依赖表面吸附的带电分子提供静电排斥作用。当溶液中加入较高浓度的电解质时，颗粒表面电双层受到压缩，静电排斥减弱，颗粒便可能发生聚集。
在含有蛋白质、盐离子及其他生物组分的复杂环境中，这一问题更加突出。
因此，通过引入PEG等亲水性高分子，在金纳米颗粒表面形成具有一定厚度的水化保护层，是提高其胶体稳定性的重要技术路线之一。
1.1 Au-S-PEG-COOH的结构特点

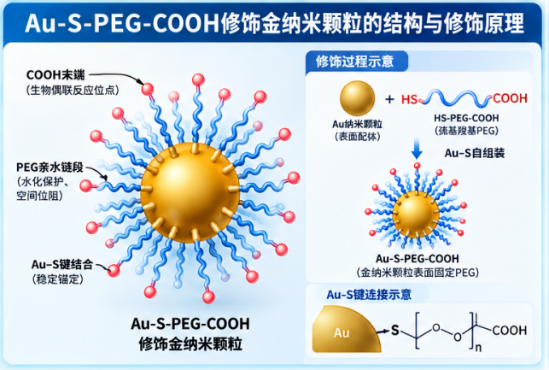

Au-S-PEG-COOH修饰体系通常可理解为含巯基羧基PEG通过Au–S连接固定在金表面后形成的功能化结构。
其典型构成如下：
在这一结构中，金纳米核心提供光学及表面功能基础，PEG链段提供水化保护，而羧基末端则赋予纳米颗粒进一步连接生物分子的能力。
三者共同构成兼具分散稳定性和化学反应活性的功能化纳米平台。
二、Au–S连接与PEG修饰的基本原理
2.1 巯基与金表面的相互作用
巯基（—SH）对金表面具有较强亲和力，因此含巯基的PEG常被用于金纳米颗粒表面修饰。

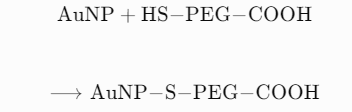

其连接过程可简化表示为：
这一表达式用于说明巯基PEG在金表面的锚定过程。实际金硫界面的结构与硫醇去质子化、金表面原子排列及吸附条件有关，不能简单视为所有位点都形成完全相同的化学键。
Au–S连接通常能够为PEG链提供较稳定的表面锚定位点，但其稳定性仍受温度、氧化环境、竞争性含硫分子及储存条件等因素影响。
尤其是在含有谷胱甘肽、半胱氨酸或其他含硫组分的生物环境中，部分表面配体可能发生交换或重新排列。因此，Au–S修饰并不意味着在所有环境下都不会发生配体脱附。
2.2 PEG形成水化保护层
PEG含有大量醚氧结构，能够与周围水分子形成有利的水化相互作用。
当PEG链以适宜密度固定在金纳米颗粒表面时，可形成亲水性聚合物层，使颗粒相互接近时产生空间排斥和水化相关的自由能代价。
这种作用能够降低颗粒直接接触的概率，改善水相中的胶体稳定性。
与单纯依靠表面电荷的稳定机制相比，PEG形成的空间保护层在某些盐浓度变化条件下具有更好的稳定效果。
不过，这种优势取决于PEG链长、表面接枝密度及聚合物层的完整性，不能认为所有PEG修饰金纳米颗粒都具有相同的耐盐性能。

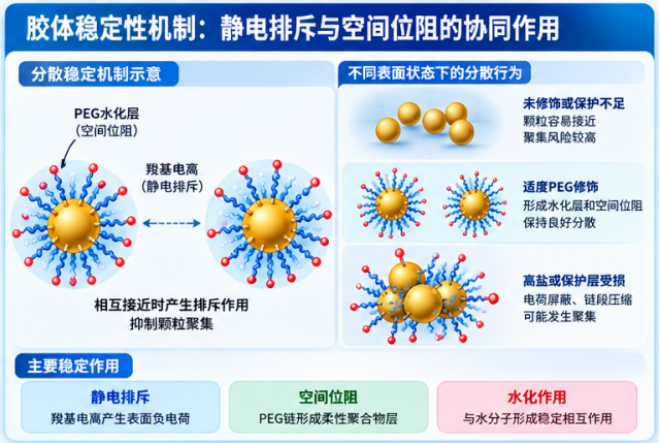

三、胶体稳定性的核心机制：静电排斥与空间位阻的协同作用
Au-S-PEG-COOH修饰金纳米颗粒的稳定性主要由颗粒间吸引作用与排斥作用之间的平衡决定。
对于未经充分PEG修饰的金纳米颗粒，胶体稳定性可能主要依赖表面电荷产生的静电排斥。而在PEG修饰后，聚合物链形成的空间位阻及水化作用开始发挥重要作用。
当PEG末端带有羧基时，表面还可能同时存在一定程度的静电稳定效应。
3.1 静电稳定机制
PEG末端羧基的电离状态与溶液pH密切相关。
在适宜的pH条件下，部分羧基转化为带负电荷的羧酸根，使金纳米颗粒表面形成一定的负电性。
当两个具有相同表面电荷的颗粒相互接近时，静电排斥能够在一定程度上阻止其进一步接触。
但当溶液离子强度升高时，电双层受到屏蔽，静电排斥作用可能减弱，从而增加聚集风险。
3.2 空间位阻稳定机制
PEG链能够在金纳米颗粒表面形成柔性聚合物层。当两个PEG修饰颗粒相互靠近时，其表面聚合物链可能发生压缩或重叠，产生不利的自由能变化，从而抑制颗粒继续接近。
这种稳定作用通常被称为空间位阻稳定。
对于PEG覆盖充分的金纳米颗粒，即使表面Zeta电位的绝对值不高，颗粒也可能维持良好的分散状态。
因此，不能简单地使用Zeta电位绝对值大小判断PEG化金纳米颗粒是否稳定。

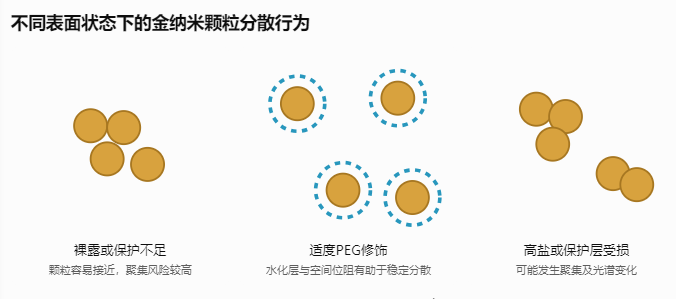

3.3 三种典型分散状态比较
四、影响Au-S-PEG-COOH金纳米颗粒稳定性的关键因素

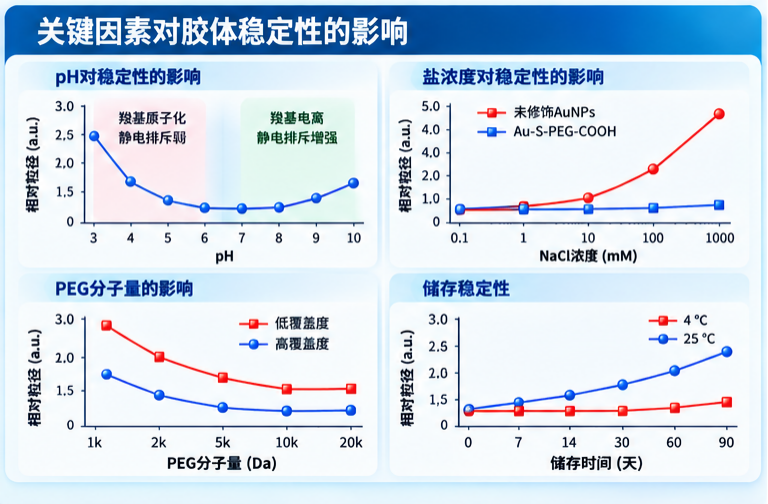

不同实验条件下，PEG修饰金纳米颗粒可能表现出明显不同的分散行为。其中，PEG分子量、表面接枝密度、pH、离子强度、温度和生物介质组成是需要重点考察的参数。
01｜PEG分子量与链长
PEG分子量影响聚合物链的空间延伸能力和水化层厚度。较短的PEG链可能无法提供充分的空间保护，而较长的PEG链在适宜覆盖密度下可增加颗粒之间的有效间隔。
然而，PEG分子量增大也可能影响表面接枝效率、链段构象及后续生物偶联位点的可及性，因此需要根据金纳米颗粒尺寸及应用需求进行选择。
02｜PEG表面接枝密度
接枝密度决定单位金纳米颗粒表面积上的PEG链数量。
当接枝密度较低时，PEG链可能呈现相对疏松的构象，部分金表面仍然暴露；随着接枝密度增加，PEG链之间的相互排斥可能使其形成更加伸展的聚合物层。
但过高的接枝密度也可能导致末端羧基反应位点受到空间屏蔽，影响后续抗体偶联效率。
03｜溶液pH
pH能够影响羧基的电离程度及颗粒表面电荷。
在较低pH条件下，羧基质子化程度可能增加，静电排斥作用减弱；在适当偏中性的环境中，部分羧基转化为羧酸根，有助于提供负电性。
但实际稳定性还取决于PEG层结构及其他表面组分，因此不能仅依据pH预测是否发生聚集。
04｜盐浓度与离子种类
NaCl、磷酸盐及其他电解质能够改变金纳米颗粒周围的离子环境。
随着离子强度升高，表面静电排斥可能受到屏蔽。对于PEG覆盖不足的颗粒，这种变化可能促进聚集。
此外，不同离子还可能通过特异性吸附或改变聚合物水化状态影响胶体行为，因此不能将所有盐的影响简单等同。
05｜温度与储存时间
温度变化可能影响PEG链段运动、水化行为及金硫界面的稳定性。
长期储存过程中，还可能出现配体重排、颗粒沉降或缓慢聚集等现象。
因此，金纳米颗粒的稳定性不仅需要在制备完成后立即评价，还应进行一定时间范围内的储存稳定性研究。
06｜蛋白质及其他生物分子
当Au-S-PEG-COOH修饰金纳米颗粒进入血清、血浆或其他复杂生物介质后，蛋白质可能吸附于颗粒表面并形成动态蛋白冠。
蛋白冠可能改变颗粒的表观粒径、表面电荷和生物识别行为。PEG修饰可以在适宜条件下降低部分非特异性吸附，但无法保证完全避免蛋白冠形成。
五、PEG分子量与表面覆盖度的协同关系
PEG分子量和接枝密度并不是两个完全独立的参数。二者共同影响聚合物链在金纳米颗粒表面的构象及水化保护能力。
在表面接枝密度较低时，PEG链可能形成相对疏松的结构；当接枝密度提高时，相邻链之间的排斥可能促使PEG链向外延伸。
这种构象变化会影响颗粒间的有效排斥距离，也会改变末端羧基与外部生物分子的接触机会。
|
PEG修饰状态 |
胶体稳定性特点 |
后续偶联影响 |
|---|---|---|
|
短链、低覆盖度 |
可能存在表面保护不足 |
羧基可能较易接近，但颗粒聚集风险较高 |
|
短链、高覆盖度 |
有机会形成较致密的保护层 |
可能产生局部空间拥挤 |
|
长链、低覆盖度 |
水化层较厚，但表面可能存在未覆盖区域 |
偶联位点分布可能不均匀 |
|
长链、适宜覆盖度 |
有望兼顾水化保护和胶体稳定性 |
需要优化羧基可及性 |
|
长链、过高覆盖度 |
不一定继续提高稳定性 |
可能降低大分子接近反应位点的能力 |
在实际材料设计中，良好PEG分子量与覆盖度需要通过实验确定，不存在适用于所有金纳米颗粒尺寸及应用场景的统一参数。
六、Au-S-PEG-COOH修饰对金纳米颗粒光学性能的影响
金纳米颗粒的胶体稳定性与其光学性能密切相关。

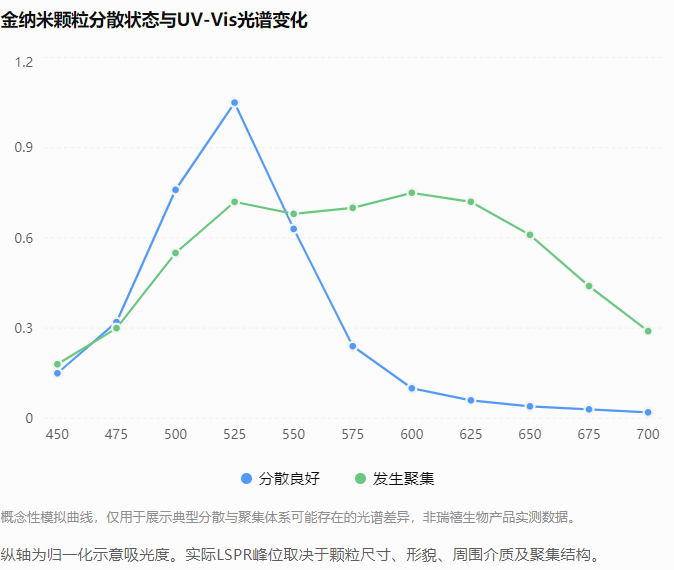

对于部分球形金纳米颗粒，当颗粒保持良好分散时，其局域表面等离子体共振吸收峰通常较为集中。若颗粒发生明显聚集，颗粒之间的等离子体耦合可能导致吸收峰展宽、长波方向吸收增加，甚至出现明显的颜色变化。
6.1 紫外-可见吸收光谱的评价价值
UV-Vis是评价金纳米颗粒分散状态的重要方法之一。
通过观察吸收峰位置、峰宽及长波区域吸收变化，可以辅助判断颗粒是否出现明显聚集。
不过，PEG修饰本身可能改变颗粒表面的局部折射率，使LSPR峰产生一定变化。因此，不能将所有吸收峰位移都直接归因于颗粒聚集。
6.2 粒径与光谱联合分析
为了提高稳定性评价的可靠性，建议将UV-Vis与动态光散射（DLS）联合使用。
UV-Vis能够反映颗粒光学环境和等离子体耦合的变化，DLS则可以提供水动力学粒径及粒径分布信息。
两者相互补充，有助于区分表面PEG层形成与颗粒团聚造成的不同影响。

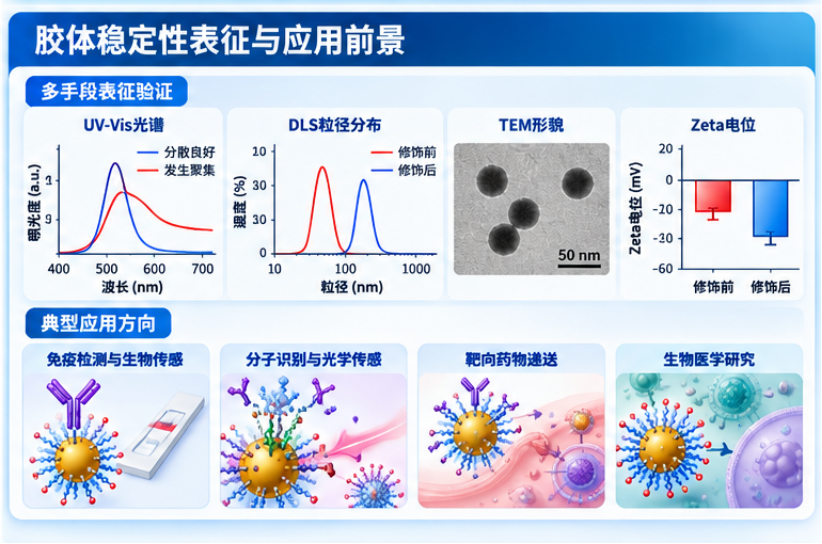

七、Au-S-PEG-COOH修饰金纳米颗粒的稳定性评价方法
胶体稳定性应从物理分散、表面化学、光学性质和生物环境适应性等多个方面进行综合评价。
|
表征方法 |
检测内容 |
主要用途 |
|---|---|---|
|
UV-Vis |
LSPR峰位、峰宽和吸收变化 |
评价光学稳定性及聚集趋势 |
|
DLS |
水动力学粒径、PDI |
监测分散状态与粒径分布 |
|
Zeta电位 |
表面电动学性质 |
辅助分析电荷状态变化 |
|
TEM |
颗粒核心尺寸与形貌 |
观察颗粒结构及干态聚集情况 |
|
FTIR |
PEG及羧基相关官能团 |
辅助验证表面修饰 |
|
XPS |
表面元素与化学状态 |
分析硫元素及金硫界面相关信息 |
|
TGA |
有机组分含量 |
辅助估算PEG包覆量 |
|
储存稳定性测试 |
粒径、光谱随时间变化 |
评价长期稳定性 |
|
血清孵育实验 |
生物介质中的粒径和蛋白吸附变化 |
评价复杂环境适应性 |
其中，DLS测得的是颗粒在液体中的水动力学尺寸，而TEM主要反映电子显微镜观察条件下的核心形貌。PEG水化层通常不会以与金核心相同的方式显示，因此两种方法测得的尺寸存在差异是正常现象。

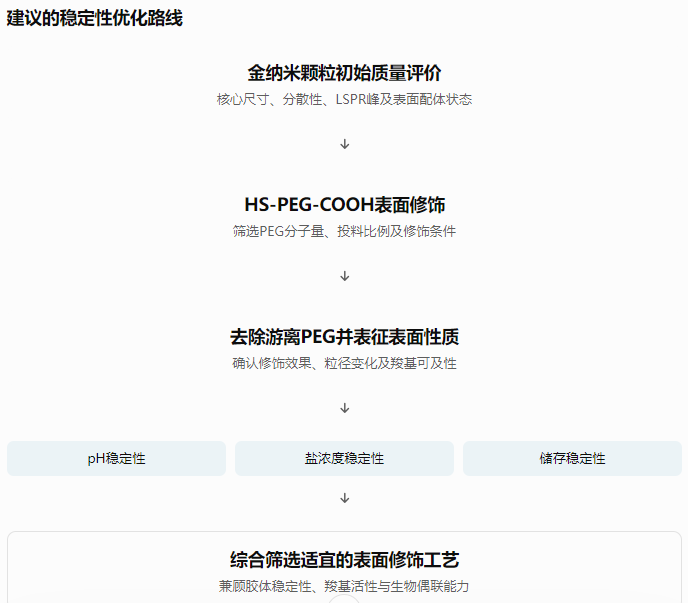

八、如何优化Au-S-PEG-COOH金纳米颗粒的胶体稳定性？
8.1 优化PEG修饰条件
在材料修饰过程中，应合理控制HS-PEG-COOH与金纳米颗粒之间的投料比例，并关注原始表面配体的置换程度。
如果PEG覆盖不足，颗粒仍可能依赖原有表面电荷维持稳定；如果PEG投料过量，则可能增加游离PEG去除难度，影响后续表征及偶联反应。
因此，应通过表面化学分析和稳定性测试共同确定适宜修饰条件。
8.2 合理控制pH与离子强度
应根据材料的实际使用环境，选择适宜的缓冲液和盐浓度。
对于依赖羧基电离提供部分静电稳定作用的体系，pH变化可能对稳定性产生明显影响。
而对于PEG覆盖充分的体系，水化层和空间位阻可能成为更重要的稳定因素。
建议在目标应用相关的缓冲液中进行测试，而不是仅评价颗粒在去离子水中的分散表现。
8.3 关注纯化过程中的颗粒损失与聚集
Au-S-PEG-COOH修饰后通常需要去除未结合的PEG及其他小分子。
纯化过程中可能使用离心、超滤或其他分离方法，但过强的离心条件或反复浓缩可能增加颗粒聚集风险。
应根据颗粒尺寸和分散特性选择适宜的纯化方式，并比较纯化前后的粒径分布、LSPR吸收及颗粒回收率。
8.4 建立储存稳定性评价体系
储存稳定性不应仅根据溶液是否出现肉眼可见沉淀进行判断。
更合理的方法是，在设定的储存条件下定期检测水动力学粒径、PDI、UV-Vis吸收光谱及表面羧基反应活性。
对于需要后续抗体偶联的金纳米颗粒，还应评价储存后羧基活化能力是否发生变化。
九、胶体稳定性与EDC/NHS生物偶联之间的关系
Au-S-PEG-COOH不仅能够改善金纳米颗粒的表面亲水性，还能够通过末端羧基实现进一步功能化。

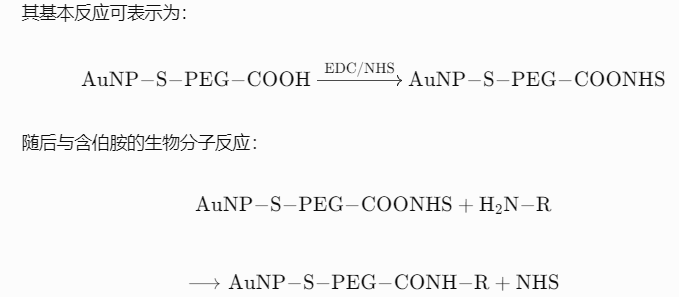

在抗体或蛋白质偶联中，常采用EDC/NHS体系活化羧基，使其与蛋白质中的伯胺发生反应，形成酰胺键。
9.1 羧基活化可能改变分散稳定性
在EDC/NHS活化过程中，部分羧基转化为活性酯，原有表面电荷状态可能发生变化。
对于依赖羧酸根提供静电排斥的颗粒，活化过程可能导致分散稳定性下降。
因此，在进行抗体偶联时，应同时关注化学反应效率与颗粒胶体稳定性。
9.2 抗体连接可能引起粒径增大
当抗体成功连接至Au-S-PEG-COOH修饰金纳米颗粒表面后，颗粒的水动力学粒径通常可能增加。
这种变化可能来源于抗体层的形成，也可能与蛋白质桥联或颗粒团聚有关。
因此，应结合粒径分布、抗体定量及抗原结合实验综合判断。
9.3 高偶联效率不等于高生物识别能力
抗体固定量较高并不意味着所有抗体均保持良好的抗原识别能力。
随机偶联可能导致部分抗体的结合位点受到遮挡，甚至影响蛋白质构象。
因此，在Au-S-PEG-COOH功能化金纳米颗粒的应用开发中，应将抗体偶联量、抗原结合能力及胶体稳定性作为相互关联的评价指标。
十、Au-S-PEG-COOH功能化金纳米颗粒的应用方向
免疫检测与生物传感
Au-S-PEG-COOH可用于构建抗体修饰金纳米探针。通过表面羧基偶联特定抗体，结合金纳米颗粒的光学性质，可用于免疫识别和检测方法研究。
稳定的颗粒分散状态有助于降低非特异性聚集造成的背景信号，提高检测重复性。
金纳米颗粒的LSPR特性能够对周围介质和颗粒间距变化产生响应。
PEG修饰有助于降低部分非特异性聚集，使研究人员更容易区分目标识别引起的光学变化与胶体失稳造成的干扰。
靶向药物递送与纳米医学通过在PEG末端进一步连接多肽、抗体或其他功能分子，可构建具有特定生物识别能力的金纳米材料。
但其体内应用仍需要评价蛋白冠形成、组织分布、长期滞留及生物安全性，不能仅依据水相分散稳定性判断其实际递送效果。
十一、结论
Au-S-PEG-COOH修饰是一种具有较高研究价值的金纳米颗粒表面功能化策略。通过含巯基PEG与金表面的相互作用，可以在金纳米颗粒周围构建亲水性聚合物保护层，从而改善颗粒在适宜水相条件下的分散稳定性。
PEG链段所形成的水化层与空间位阻作用，是抑制金纳米颗粒非特异性聚集的重要因素；末端羧基则能够通过适宜的偶联化学连接抗体、多肽及其他功能性生物分子，为金纳米颗粒的进一步应用提供反应位点。
然而，Au-S-PEG-COOH修饰体系的胶体稳定性受到PEG分子量、表面覆盖密度、pH、离子强度、温度、储存条件及生物介质组成等多种因素的共同影响。
因此，Au-S-PEG-COOH功能化金纳米颗粒的优化目标，不应仅是获得较高的PEG覆盖量，而应兼顾稳定分散、有效羧基暴露、后续偶联效率以及终生物功能。
对于瑞禧生物相关Au-S-PEG-COOH材料的应用研究，建议结合具体产品规格和实际使用环境，建立涵盖粒径、光谱、表面化学和生物偶联性能的综合评价体系，以提高实验结果的可靠性与重复性。
