一、研究背景：为什么氧化石墨烯需要PEG表面修饰？

氧化石墨烯（Graphene Oxide，GO）是一类具有二维片层结构的碳基纳米材料。其表面及边缘分布着羟基、环氧基、羧基等含氧官能团，使其具有一定的亲水性和较好的化学修饰潜力，在纳米药物递送、生物传感、复合材料及功能涂层等领域受到广关注。

与疏水性较强的石墨烯相比，氧化石墨烯通常更容易分散于水中。然而，能够形成初始水分散液，并不意味着能够长期保持稳定的胶体状态。

在储存、离心、盐离子加入或pH变化过程中，氧化石墨烯片层可能发生重新堆叠、团聚和沉降，进而影响材料的有效比表面积、表面反应活性以及后续应用性能。

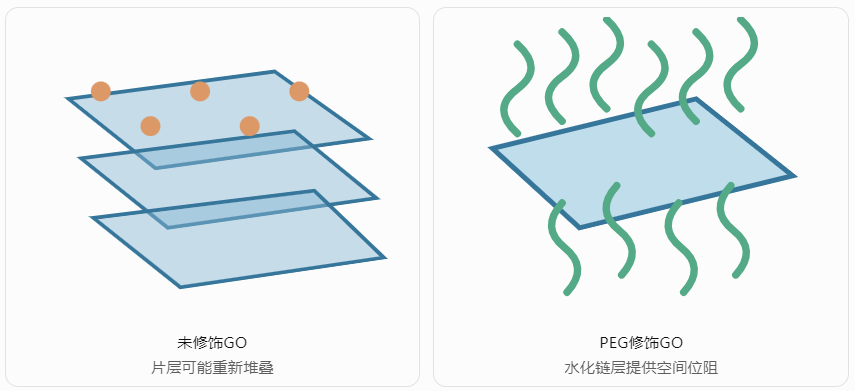

为改善这些问题，研究人员常采用聚乙二醇（Polyethylene Glycol，PEG）对氧化石墨烯进行表面功能化。

PEG是一类具有良好亲水性的柔性高分子。通过共价接枝或非共价修饰将PEG引入GO表面，可在片层周围形成水化聚合物界面，为材料提供一定的空间位阻稳定作用。

但PEG修饰效果并非仅由是否成功引入PEG决定，PEG接枝密度、分子量、链构象及接枝均匀性同样会显著影响GO在水相中的分散行为。

二、PEG接枝密度的定义及其对表面结构的影响

PEG接枝密度通常是指单位GO表面积上所连接的PEG链数量，是描述聚合物修饰程度的重要参数。

在理想化的均匀接枝模型中，可表示为：

其中：

• \(\sigma\)：PEG表面接枝密度，常用单位为chains/nm²；

• \(N_{\mathrm{PEG}}\)：连接于GO表面的PEG链数量；

• \(A_{\mathrm{GO}}\)：用于归一化的GO有效表面积。

需要注意，GO为不规则二维片层材料，其实际可接近表面积受到层数、片径、团聚程度和表面粗糙度影响。因此，计算所得的接枝密度通常属于模型依赖的平均值。

在实验研究中，还可以采用单位GO质量对应的PEG接枝量（mg PEG/mg GO）表示修饰程度，但这一指标与真正的表面链密度并不完全等价。

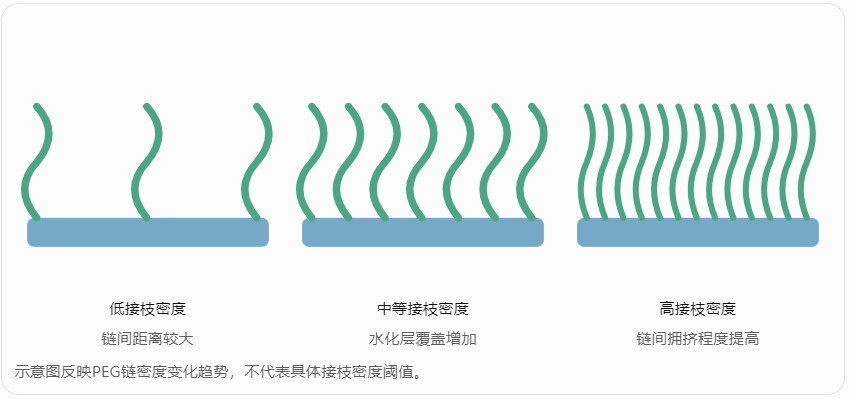

不同PEG接枝密度对应的表面构象

当PEG接枝密度较低时，聚合物链之间的平均距离较大，PEG可能以较为舒展的线团构象分布在GO表面，常被称为“蘑菇状构象”（Mushroom Regime）。

随着接枝密度提高，相邻PEG链之间开始产生空间排斥作用，部分聚合物链向水相伸展，逐渐形成类似“聚合物刷”（Polymer Brush）的结构。

这种构象变化通常可以通过接枝间距与PEG链尺寸的相对关系进行讨论。但由于GO表面具有非均匀官能团分布、片层边缘效应以及可能的双面接枝，实际构象未必符合简单的理想平面模型。

三、PEG接枝密度影响水分散稳定性的主要机制

1. 空间位阻效应：抑制片层之间的直接接触

PEG链具有一定的柔性和水化能力。当两个PEG修饰GO片层相互靠近时，表面聚合物链可能发生重叠与压缩，引起构象熵变化和局部渗透压变化，从而产生排斥作用。

这种空间位阻作用能够在一定条件下降低GO片层直接接触和重新堆叠的倾向。

低接枝密度下，PEG链之间存在较大间隙，GO表面仍可能形成局部直接接触区域；当接枝密度适当提高时，聚合物覆盖程度增加，片层之间的直接接触可能受到更明显的抑制。

不过，空间位阻稳定效果还取决于PEG分子量、溶剂质量、链长及接枝方式，不能简单认为接枝密度越高，稳定性就一定越好。

2. 水化作用：改善GO与水相的界面相容性

PEG分子中的醚氧能够与周围水分子发生相互作用，使聚合物链具有较好的水化能力。

在GO表面形成PEG修饰层后，材料的界面性质可能发生改变，水分子能够在PEG链附近形成动态水化环境。

这一作用有助于改善部分GO体系的胶体分散行为，尤其是在表面电荷受到盐离子屏蔽时，PEG提供的非静电稳定机制具有一定研究价值。

3. 静电稳定与空间位阻稳定的协同变化

未修饰GO的水分散稳定性通常与表面含氧官能团的电离状态有关。部分羧基等官能团在适当pH下发生解离，使GO片层带有负电荷，从而产生静电排斥。

PEG接枝后，表面电荷环境可能发生变化。例如，若PEG通过羧基偶联固定，部分原有羧基可能被消耗，进而改变GO的Zeta电位。

此时，即使Zeta电位绝对值有所降低，材料仍可能因PEG空间位阻作用而保持一定的分散稳定性。

因此，评价PEG-GO的水分散稳定性时，不能只依赖Zeta电位一个指标。

四、PEG接枝密度与水分散稳定性的关系

PEG接枝密度对GO水分散性能的影响通常不是简单的线性关系，而是受到多个参数共同调控。

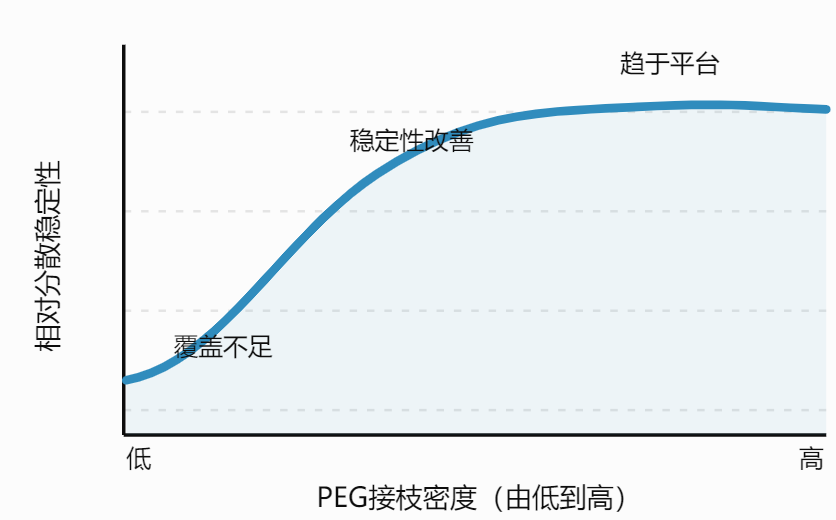

该示意曲线表达的是一种可能出现的饱和趋势：当接枝密度从低水平增加时，PEG覆盖程度提高，空间位阻作用逐渐增强；当表面形成较充分的水化保护层后，进一步增加接枝量所带来的稳定性提升可能减弱。

在某些具体体系中，如果接枝反应造成片层桥连、结构变化或严重的非均匀覆盖，也可能出现稳定性下降。

因此，良好接枝密度应通过实际实验确定，而不是直接采用某个固定数值。

五、不同PEG接枝密度下的材料性能比较

注：表中为理想化、其他条件相近时的定性趋势，不能作为具体样品的性能保证。

从应用角度来看，较高的PEG接枝密度不一定是良好方案。对于需要后续连接药物、蛋白质、荧光分子或其他功能配体的GO材料，还必须保留适当的可反应位点或预先设计PEG末端官能团。

六、PEG分子量与接枝密度的协同影响

PEG分子量是影响表面聚合物构象的另一项重要参数。

在相同接枝密度下，较长的PEG链通常能够形成更厚的聚合物层，但同时可能增加链间排斥和接枝反应的空间限制。

相反，较短的PEG链更容易实现较高数量密度的表面修饰，但单链形成的空间位阻层相对较薄。

在材料设计中，应尽量避免仅比较不同PEG投料量而忽略分子量变化。若要明确接枝密度的独立影响，建议固定PEG分子量、GO来源、片径分布、反应路线和测试介质，再系统改变实际接枝量。

七、PEG修饰氧化石墨烯的常见连接策略

GO表面存在多种含氧官能团，因此可以通过不同化学途径引入PEG。

羧基活化偶联

利用GO边缘的羧基，通过EDC/NHS活化后与氨基末端PEG发生反应，形成酰胺键连接结构。

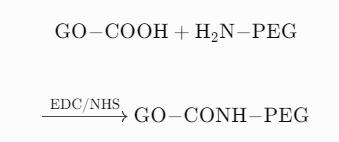

其简化反应式为：

该方法适合研究共价连接型PEG-GO，但需要关注GO羧基数量、反应位点分布及未反应PEG的去除。

环氧基开环修饰

GO基面上的环氧基可在适当条件下与某些亲核基团发生开环反应，为PEG接枝提供另一类化学路径。

这种方法能够利用GO基面反应位点，但反应选择性、条件及可能伴随的GO结构变化需要通过实验确认。

非共价PEG功能化

利用适当的聚合物结构或锚定基团，也可以通过非共价作用使含PEG分子与GO表面结合。

该方法能够减少部分共价反应对GO结构的改变，但在盐溶液、蛋白质介质和长期储存条件下，应重点评价PEG脱附与界面重排。

八、水分散稳定性的实验评价方法

PEG-GO水分散稳定性的评价应结合宏观观察、颗粒尺寸变化、光学分析及表面化学表征等多种方法。

将不同接枝密度的GO-PEG样品配置为相同初始浓度，在一致的容器和环境条件下观察分散液的澄清、絮凝和沉降变化。必要时记录不同高度的浓度分布。

可采用DLS跟踪水动力学尺寸及散射信号变化，但GO属于各向异性片层，DLS球形模型所得粒径应作为等效表征值，不能直接等同于实际片径或厚度。

在控制散射背景、取样位置和测试条件的前提下，可利用UV-Vis吸收或经校准的浓度测定方法评价分散液的保留情况。

结合AFM、TEM、FTIR、XPS、TGA等技术，评价GO片层形貌、PEG引入情况及表面化学变化。



水分散保持率的计算

如果能够通过经过验证的分析方法测得分散相浓度，则可定义：

其中，\(R_t\) 为特定时间的分散相浓度保持率，\(C_t\) 为该时间点在规定取样条件下测得的浓度，\(C_0\) 为初始分散相浓度。

该指标适合用于比较相同实验条件下不同PEG-GO样品的相对分散稳定性。

九、不同接枝密度的实验数据展示示例

为了直观说明如何组织实验结果，下表提供一组纯演示性假设数据，不代表瑞禧生物产品实测结果，也不应作为产品性能宣传依据。

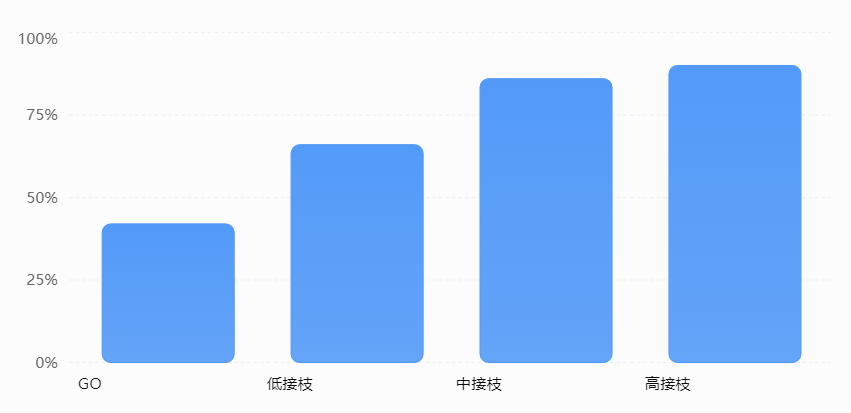

不同PEG接枝水平的分散相浓度保持率

模拟数据，仅用于说明实验结果展示方式，非实际检测结果。



在这组假设数据中，PEG接枝后分散相保持率提高，而由中等接枝水平进一步提高至高接枝水平时，增幅减小。

这可以用于说明空间位阻保护可能出现的边际收益递减现象。但真实GO-PEG体系也可能表现出不同趋势，必须通过重复实验、误差分析和统计检验进行判断。

十、影响PEG-GO水分散稳定性的其他关键因素

除接枝密度外，以下因素也应纳入研究设计。

特别需要指出，纯水中的良好分散稳定性不能直接推断材料在PBS、细胞培养基或含血清体系中具有同样的表现。

对于面向生物医学研究的PEG-GO，还应增加生理相关介质中的分散稳定性、蛋白质吸附以及细胞相容性评价。

十一、PEG接枝密度调控的应用研究价值





十二、研究总结与技术展望

PEG接枝密度是影响氧化石墨烯水分散稳定性的重要表面结构参数。通过调节单位表面积上的PEG链数量，可以改变聚合物覆盖程度、链间相互作用以及GO与水相之间的界面行为。

从基本机制来看，适当增加PEG接枝密度有望增强水化和空间位阻稳定作用，减少GO片层直接接触及重新堆叠。但当接枝密度达到一定水平后，进一步提高接枝量未必能够获得同比例的稳定性提升，还可能对表面反应位点、功能分子结合和材料加工性能产生影响。

因此，PEG修饰氧化石墨烯的设计重点并非单纯追求大接枝密度，而是根据具体应用需求，综合优化PEG分子量、接枝方式、表面覆盖均匀性和目标介质中的分散行为。

对于瑞禧生物PEG功能化氧化石墨烯相关技术内容，可围绕PEG接枝密度调控、表面水化与空间位阻机制、分散稳定性表征及应用适配性展开，突出二维碳基纳米材料表面功能化的研究价值。
