金纳米颗粒（Gold Nanoparticles，AuNPs）因具有独特的局域表面等离子体共振效应、易于表面功能化以及良好的光学响应特性，在生物传感、免疫检测、分子成像和纳米药物递送等领域受到广关注。然而，金纳米颗粒的实际应用性能不仅取决于其粒径、形貌及表面电荷，还与颗粒在复杂介质中的胶体稳定性密切相关。
巯基聚乙二醇（Thiol-Polyethylene Glycol，SH-PEG）是金纳米颗粒表面修饰中常用的功能化聚合物。巯基能够与金表面形成较强的Au—S相互作用，使PEG链段固定于颗粒外层，从而构建亲水性聚合物保护层，降低颗粒之间的非特异性相互作用和聚集倾向。
在这一过程中，PEG分子量是影响金纳米颗粒胶体稳定性的重要参数之一。 不同分子量的巯基PEG具有不同的链长、构象自由度及空间位阻效应，进而影响金纳米颗粒的水合粒径、表面覆盖、盐耐受性、蛋白质吸附及长期储存稳定性。
为什么金纳米颗粒需要PEG修饰？
金纳米颗粒具有较高的比表面积和可调控的表面化学性质，但未充分保护的颗粒在盐溶液、蛋白质溶液或复杂生物介质中，可能受到电荷屏蔽、范德华吸引和蛋白质吸附等因素影响，发生不同程度的聚集。
颗粒聚集不仅可能改变分散体系的颜色和光学吸收特征，还会影响颗粒的有效表面积、表面反应位点及后续生物偶联效率。
引入巯基PEG可以在金表面形成聚合物保护层，通过空间位阻和水化作用改善胶体稳定性，为纳米材料进一步功能化提供基础。
当金纳米颗粒的核心尺寸、表面化学和修饰工艺保持一致时，改变巯基PEG的分子量，是否能够提高颗粒在不同介质中的分散稳定性？PEG链长增加是否始终有利于胶体稳定？
这一问题的答案并非简单的“分子量越大越稳定”，而需要结合PEG接枝密度、链构象、溶剂环境及颗粒表面状态进行综合分析。
一、巯基PEG与金纳米颗粒的表面结合机制
巯基PEG通常由具有反应活性的巯基端基和亲水性PEG链段构成。根据另一端官能团的不同，可以形成多种功能化结构。
例如，常见的巯基PEG材料包括SH-PEG-OH、SH-PEG-OCH₃、SH-PEG-NH₂、SH-PEG-COOH和SH-PEG-MAL等。
其中，巯基端用于与金纳米颗粒表面结合，而PEG另一端的功能基团则可以根据应用需求进行选择。
Au—S相互作用：表面锚定的化学基础
巯基中的硫原子能够与金表面发生较强的化学吸附相互作用，形成通常称为Au—S键的界面连接结构。
该式为表面锚定的简化示意，实际金硫界面结构可能涉及不同吸附状态及表面重排过程。
PEG链段固定在金纳米颗粒表面后，可以在水溶液中形成具有一定厚度的水化聚合物层。这种表面保护层有助于减少颗粒之间的直接接触，降低聚集倾向。
然而，Au—S相互作用并不意味着修饰层在所有条件下都不可逆。氧化环境、竞争性含硫分子及复杂生物介质等因素，仍可能影响PEG在金表面的长期保留。
二、PEG分子量与胶体稳定性的关系：链长并非唯一决定因素

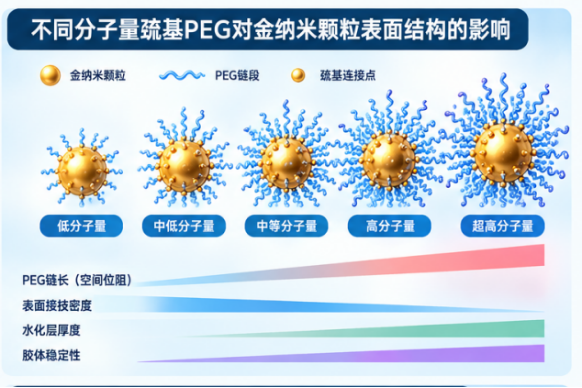

PEG分子量变化会影响聚合物链的空间尺寸和构象，同时改变单位面积金表面所能容纳的PEG分子数量。
2013年发表于《Journal of Colloid and Interface Science》的一项研究发现，高分子量巯基PEG通常具有更强的表面电荷屏蔽能力和空间稳定作用，而低分子量PEG能够实现较高的饱和表面接枝密度。研究还指出，PEG在覆盖不足的情况下甚至可能促进金纳米颗粒聚集。
不同分子量PEG的潜在性能差异
以下以常见分子量作为比较示例，具体表现需结合金纳米颗粒尺寸、PEG结构和实际修饰条件判断。
|
PEG分子量 |
主要结构特点 |
胶体稳定性相关特征 |
|---|---|---|
|
1 kDa |
链段较短，空间延伸有限 |
可形成较薄保护层，稳定性较依赖覆盖密度 |
|
2 kDa |
链长适中，较易实现较高接枝密度 |
可在部分体系中兼顾表面覆盖与分散稳定 |
|
3.4 kDa |
链段长度进一步增加 |
可能增强空间位阻与水化保护 |
|
5 kDa |
较长PEG链，可形成较厚保护层 |
在部分高盐和生物介质中具有较好稳定表现 |
|
10 kDa |
链段更长，构象自由度更高 |
可能形成较厚水化层，但接枝密度可能下降 |
|
20 kDa |
长链PEG，空间排斥作用明显 |
需关注链缠结、覆盖均匀性及功能位点可接近性 |
注：以上为理论分析及文献趋势归纳，并非瑞禧生物各分子量产品的实测性能或固定优劣排序。
短链PEG：较高接枝密度与有限空间保护
对于较低分子量的巯基PEG，由于聚合物链相对较短，链与链之间的空间排斥通常较小，因此在适宜条件下可以实现较高的表面接枝密度。
较高的接枝密度有利于减少裸露金表面，降低部分非特异性吸附现象。
然而，短链PEG形成的保护层厚度相对有限。当溶液离子强度增加、颗粒间静电排斥受到屏蔽时，如果PEG层无法提供足够的空间位阻，颗粒仍可能发生聚集。
中等分子量PEG：空间位阻与表面覆盖的协同
在许多金纳米颗粒研究中，2 kDa至5 kDa范围内的PEG经常被用于构建亲水性表面修饰层。
这一分子量范围可以提供一定的聚合物链长度，同时保留相对可控的表面接枝能力。
已有研究比较了2 kDa与5 kDa PEG修饰金纳米颗粒的表现，发现特定条件下5 kDa PEG修饰体系具有更好的胶体稳定性。
但这并不能说明5 kDa对所有金纳米颗粒都是良好选择。不同粒径、锚定基团及介质环境可能改变结果。
高分子量PEG：更厚保护层与接枝限制
当PEG分子量进一步提高时，聚合物链的空间尺寸通常增加，能够在颗粒表面形成更厚的水化层。
这一特征有助于提高颗粒间的空间排斥，降低部分环境下的聚集倾向。
与此同时，长链PEG分子在金表面可能占据更大的空间，导致单位面积内能够接枝的PEG分子数量减少。
如果表面覆盖不均匀，局部裸露区域仍可能成为颗粒聚集或非特异性吸附的起始位置。
因此，高分子量PEG的优势需要以足够且均匀的表面覆盖为前提。
三、PEG链构象如何影响金纳米颗粒稳定性？
PEG修饰层并不是静止不变的刚性结构，而是由具有一定柔性的聚合物链组成。
在不同分子量和接枝密度条件下，PEG链可能形成不同的表面构象。
PEG链构象主要受到链长和表面接枝密度的共同影响。

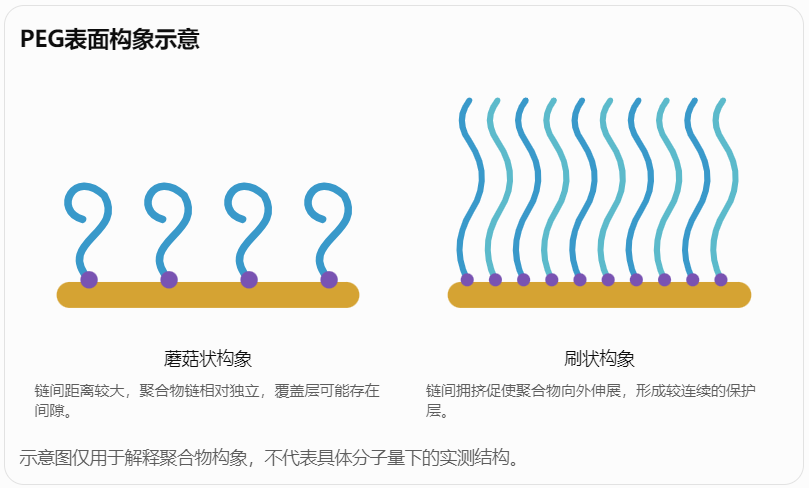

当PEG分子之间的距离较大时，链段可能以相对独立的线团形式分布在金表面，形成所谓的蘑菇状构象。
随着接枝密度增加，相邻PEG链之间的空间排斥增强，链段可能向外伸展，逐渐形成刷状构象。
较为连续的刷状PEG层通常有利于提供空间位阻稳定作用，但实际稳定性还取决于聚合物的溶剂化状态、表面覆盖完整性和颗粒之间的相互作用。
四、胶体稳定性的评价不能只看Zeta电位
传统胶体体系常通过表面电荷产生静电排斥，以降低颗粒聚集倾向。
然而，对于PEG修饰金纳米颗粒而言，稳定机制还包括聚合物链的空间位阻和水化作用。
因此，即使PEG修饰后颗粒的Zeta电位绝对值下降，也不一定意味着胶体稳定性变差。

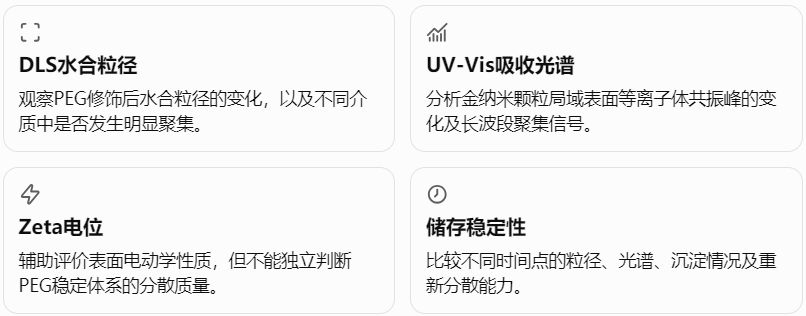

建议关注的四类评价指标
五、不同环境下PEG分子量对稳定性的影响
胶体稳定性并不是材料本身固定不变的单一参数，而是颗粒与周围环境共同作用的结果。

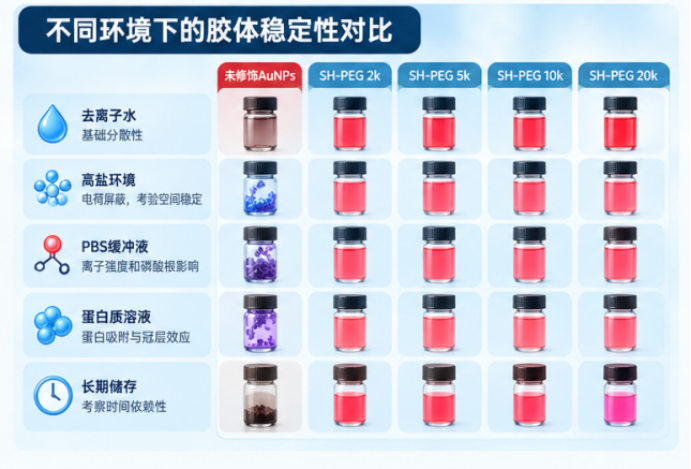

应用介质与主要失稳风险
|
介质环境 |
主要关注因素 |
| 去离子水 | 基础分散性、表面覆盖及长期聚集 |
| NaCl溶液 | 电荷屏蔽、盐诱导聚集及空间保护能力 |
| PBS缓冲液 | 离子强度、磷酸盐环境及颗粒胶体行为 |
| 蛋白质溶液 | 蛋白质吸附、界面置换及颗粒聚集 |
| 含巯基竞争物的体系 | 配体交换、PEG层保留及长期稳定性 |
在高盐环境中，未经充分PEG保护的金纳米颗粒可能因静电排斥受到屏蔽而发生聚集。
而在适当PEG修饰条件下，空间位阻能够在一定程度上补偿静电稳定作用的减弱。
相关研究发现，PEG表面覆盖密度对金纳米颗粒在水、PBS及含蛋白质缓冲液中的稳定性具有明显影响。
在复杂生物介质中，PEG修饰还可能改变蛋白质吸附行为，但不能保证完全避免蛋白冠形成。
六、不同分子量巯基PEG的研究设计与结果分析
对于瑞禧生物巯基PEG材料的应用研究，可以将PEG分子量作为主要变量，比较不同分子量修饰后的金纳米颗粒性能。
为避免混淆分子量与其他因素的影响，应尽可能控制金纳米颗粒核心尺寸、PEG端基类型、颗粒浓度、修饰条件和检测介质。
实验结果如何进行综合判断？
如果较高分子量PEG修饰后的金纳米颗粒在高盐环境中表现出较小的粒径变化和较稳定的UV-Vis吸收光谱，可以考虑其空间保护层对胶体稳定性的贡献。
如果低分子量PEG能够实现较高接枝密度，但在蛋白质介质中出现明显聚集，则可能需要进一步研究PEG层厚度、覆盖完整性及非特异性吸附。
如果高分子量PEG组出现粒径明显增大，则需要区分正常PEG水化层增厚与颗粒聚集。可以结合DLS、TEM和吸收光谱进行判断。
此外，研究结果还应区分分子量效应与PEG添加量效应。尤其在不同分子量PEG使用相同质量浓度时，体系中的PEG分子摩尔数并不相同，可能直接影响表面覆盖程度。
七、瑞禧生物巯基PEG材料在金纳米颗粒功能化中的应用
不同末端官能团的SH-PEG可以用于构建具有不同表面功能的金纳米颗粒。
- 基础稳定化修饰
SH-PEG-OCH₃等封端PEG可用于构建以亲水保护和降低非特异性吸附为主要目的的表面修饰层。
- 抗体及蛋白质偶联
SH-PEG-COOH和SH-PEG-NH₂等功能化材料可为后续生物分子偶联提供反应位点，用于免疫检测和分子识别研究。
- 核酸探针固定化
通过设计合适的连接结构，可以将核酸探针与PEG修饰金纳米颗粒结合，用于核酸识别及生物传感研究。
- 靶向递送与纳米医学研究
PEG修饰可用于调节金纳米颗粒与生物环境之间的相互作用，并为进一步引入靶向配体提供结构基础。
八、产品选型中的常见问题
巯基PEG分子量越大，金纳米颗粒越稳定吗？
不一定。较高分子量通常能够提供更大的空间保护作用，但也可能降低接枝密度。终稳定性取决于PEG链长、表面覆盖程度及应用介质等因素。
为什么PEG修饰后Zeta电位绝对值下降，颗粒仍然稳定？
因为PEG修饰体系的稳定性不仅依赖静电排斥，还依赖聚合物链形成的空间位阻和水化层。因此，Zeta电位不能作为唯一的稳定性评价指标。
用于抗体偶联时，应选择哪种PEG？
需要综合考虑PEG末端官能团、分子量、表面接枝密度及抗体可接近性。对于需要后续偶联的体系，可以考虑功能化PEG与惰性封端PEG的混合修饰策略，但具体配比应通过实验确定。
瑞禧生物巯基PEG选型应确认哪些信息？
建议确认PEG标称分子量及分布、端基结构、巯基含量或纯度、储存条件以及是否适用于预定的金纳米颗粒修饰工艺。具体供货规格和质量指标应以对应产品批次资料为准。
九、总结与展望
巯基PEG分子量是影响金纳米颗粒胶体稳定性的重要因素，其作用机制涉及Au—S表面锚定、PEG链构象、接枝密度、空间位阻及水化保护等多个方面。
低分子量PEG通常更容易实现较高的表面接枝密度，但形成的保护层相对较薄；高分子量PEG能够提供较大的空间保护范围，但可能受到接枝密度下降和链间相互作用的限制。
因此，金纳米颗粒PEG修饰的优化目标不是简单选择高分子量，而是获得与颗粒尺寸、应用介质及后续功能化需求相匹配的PEG表面结构。
对于瑞禧生物巯基PEG类材料的科研应用，建议将PEG分子量、端基类型和接枝密度作为相互关联的设计参数，同时结合DLS、UV-Vis、Zeta电位和长期稳定性测试，对不同修饰体系进行综合评价。
未来，随着纳米生物界面研究不断深入，通过精准控制PEG链长、表面密度及功能基团分布，有望进一步提高金纳米颗粒在复杂介质中的稳定性和生物功能化可控性，为免疫检测、生物传感及纳米递送研究提供更可靠的材料基础。
参考文献
-
Wang, W., et al. Role of thiol-containing polyethylene glycol (thiol-PEG) in the modification process of gold nanoparticles (AuNPs): Stabilizer or coagulant? Journal of Colloid and Interface Science, 2013.
-
Polyethylene glycol functionalized gold nanoparticles: the influence of capping density on stability in various media. Journal of Nanoparticle Research, 2011.
-
Influence of anchoring ligands and particle size on the colloidal stability and in vivo biodistribution of polyethylene glycol-coated gold nanoparticles in tumor-xenografted mice. Biomaterials, 2009.
-
Colloidal Stability of Gold Nanoparticles Modified with Thiol Compounds: Bioconjugation and Application in Cancer Cell Imaging. Langmuir, 2012.
-
Colloidal Stability of Gold Nanoparticles Coated with Multithiol-Poly(ethylene glycol) Ligands: Importance of Structural Constraints of the Sulfur Anchoring Groups. The Journal of Physical Chemistry C, 2013.
