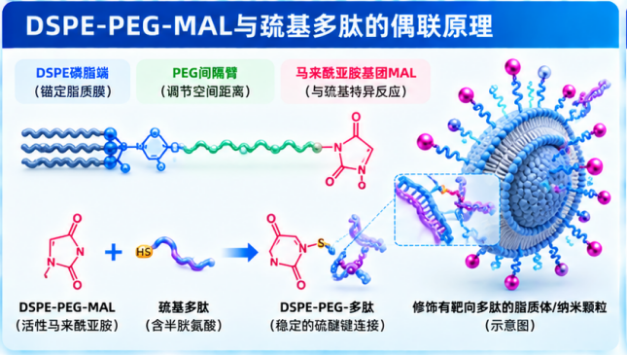

DSPE-PEG-MAL为何适合巯基多肽偶联？
DSPE-PEG-MAL是一类具有两亲性结构的功能化磷脂-聚乙二醇衍生物。

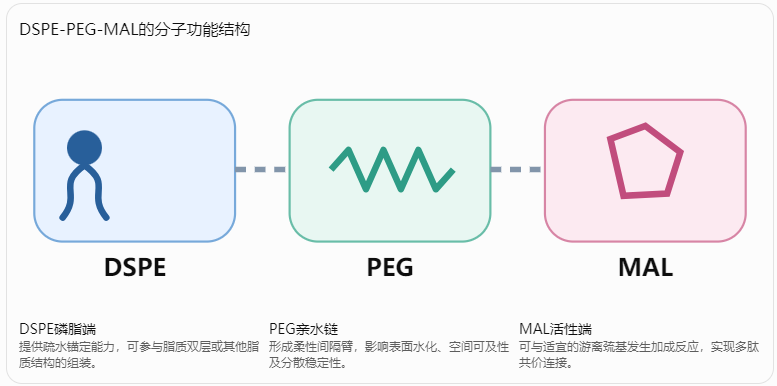

其分子通常由三个功能部分组成：
在功能化纳米递送研究中，DSPE部分可作为脂质锚定单元，PEG链将末端功能基团延伸至载体表面附近，而MAL基团则为巯基多肽提供连接位点。
常见的巯基多肽包括含天然半胱氨酸残基的多肽，以及通过末端引入半胱氨酸获得巯基反应位点的功能多肽。
这种偶联方式具有较好的反应选择性，但其效率高度依赖于MAL和巯基是否保持适宜的化学状态。
反应原理：马来酰亚胺与巯基如何形成共价连接？
DSPE-PEG-MAL与巯基多肽的偶联主要基于硫醇–马来酰亚胺Michael加成反应。

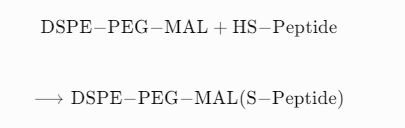

简化表示为：
反应过程中，多肽的巯基参与马来酰亚胺双键的加成，形成含硫醚连接结构的偶联产物。
这一过程通常不需要额外的复杂催化体系，因而适合用于多种生物分子功能化研究。
不过，需要特别区分两个概念：
偶联反应形成了共价键，不等于偶联产物在所有生物环境中都具有完全不可逆的稳定性。
传统马来酰亚胺–硫醇加成产物在某些条件下仍可能发生逆Michael反应或硫醇交换。其后续琥珀酰亚胺环水解在部分体系中可以降低这种交换倾向。
因此，反应前MAL基团的水解与反应后偶联产物的环水解，具有不同的化学意义。

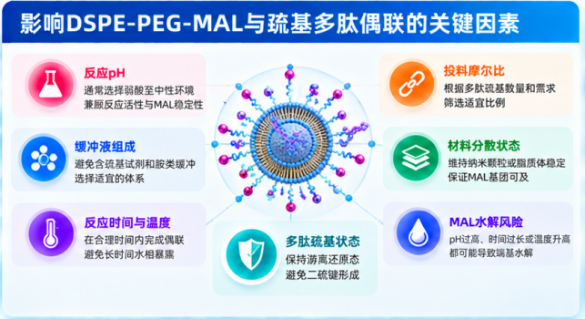

关键工艺窗口：哪些反应条件需要优先控制？
以下条件可作为DSPE-PEG-MAL与含半胱氨酸多肽开展方法开发时的初步参考，并非适用于所有多肽和所有产品的统一标准。
|
控制因素 |
初步研究参考 |
主要考虑 |
|---|---|---|
|
反应pH |
通常优先筛选约6.5–7.2 |
兼顾巯基反应性与MAL稳定性 |
|
缓冲液 |
磷酸盐、HEPES等适宜体系 |
避免干扰性硫醇及其他竞争组分 |
|
反应温度 |
可从室温或较低温条件筛选 |
平衡反应速率与多肽稳定性 |
|
反应时间 |
可从数十分钟至数小时进行梯度评价 |
避免不必要的长时间水相暴露 |
|
多肽巯基状态 |
尽可能保持游离还原态 |
减少二硫键形成造成的有效巯基损失 |
|
MAL与巯基比例 |
依据反应位点及检测结果筛选 |
避免过量原料增加纯化难度 |
|
反应介质 |
维持材料分散或溶解状态 |
降低聚集及局部浓度不均的影响 |
注意：上述pH与时间范围仅为研究起点。实际优条件取决于PEG分子量、DSPE-PEG-MAL的分散状态、多肽序列及具体应用体系，应通过实验确认。
pH：决定偶联选择性与水解风险的关键变量
巯基参与Michael加成时，其硫醇盐形式通常具有更高的亲核反应性。随着pH升高，部分巯基去质子化程度增加，可能促进偶联。
但另一方面，较高pH也可能加快马来酰亚胺环水解，并提高某些非目标反应发生的可能性。
因此，DSPE-PEG-MAL偶联通常不宜单纯通过提高pH追求反应速度。
对于大多数常规含巯基多肽，接近中性的温和反应环境往往更适合作为起始筛选条件。
缓冲液：避免引入竞争性反应组分
在反应体系中，含游离巯基的试剂可能直接消耗MAL基团。
例如，DTT、β-巯基乙醇等常见还原剂会干扰巯基–马来酰亚胺偶联。
如果多肽预先经过还原处理，应在正式偶联前充分去除不适宜的还原剂。
TCEP不含巯基，但在某些条件下也可能与马来酰亚胺发生副反应，因此不宜未经验证就将其作为完全惰性的反应添加剂。
另外，Tris等含胺缓冲组分在特定条件下也可能带来干扰，方法开发阶段可优先考虑经过验证的非胺类缓冲体系。
反应时间：不是越长越好
延长反应时间可能提高部分体系的转化率，但也会增加活性MAL在水相中暴露的时间。
对于已经达到反应平台的体系，继续延长时间可能主要增加水解、氧化或聚集风险。
因此，建议通过时间梯度实验确定反应趋于稳定的时间点，而不是固定采用较长的反应时间。

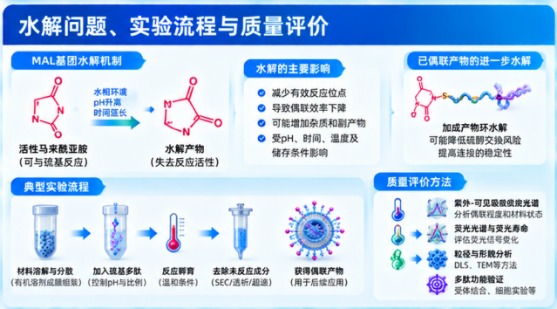

核心难点：DSPE-PEG-MAL为什么会发生水解？
马来酰亚胺环具有一定的水解敏感性。
在水相中，MAL结构可能发生环开裂，形成相应的马来酰胺酸类结构。对于未偶联的MAL基团，这种变化通常会削弱或消除其原有的硫醇加成反应能力。
反应前水解与反应后水解的区别
╭─────────────────────────────────────────────────────────────────────────────╮
反应前：活性MAL水解
尚未与多肽结合的MAL环发生水解，减少能够参与巯基加成的有效反应位点。
主要风险：偶联效率下降。
╰─────────────────────────────────────────────────────────────────────────────╯
╭─────────────────────────────────────────────────────────────────────────────╮
反应后：加成产物环水解
已经形成硫醚加成产物的琥珀酰亚胺环进一步开环，在部分体系中可提高连接的抗硫醇交换稳定性。
潜在作用：降低部分交换反应。
╰─────────────────────────────────────────────────────────────────────────────╯
这两类水解不应混为一谈。
对于偶联前的DSPE-PEG-MAL原料，通常需要尽可能减少活性端基的提前水解。
而对于已经完成偶联的产物，是否需要进一步研究环水解稳定化，则应根据产物结构、应用介质及稳定性要求决定，不能直接照搬至所有脂质体系。
哪些因素会增加MAL水解风险？
-
较高pH： 在部分体系中会加快马来酰亚胺环开裂。
-
长时间水相暴露： 使活性MAL持续面临水解竞争。
-
温度升高： 可能加快水解及其他化学变化。
-
储存介质不适宜： 长期以水溶液形式储存活性材料，可能降低端基活性。
-
原料状态变化： 反复冻融、吸湿或不当配制可能影响实际反应表现。
值得注意的是，水解速度还可能受到PEG链长、端基结构、局部微环境和材料聚集状态的影响，因此不同供应规格之间不宜简单套用同一稳定性结论。
实验现象解读：偶联效率下降，一定是MAL水解吗？
不一定。
实际实验中，DSPE-PEG-MAL与多肽的偶联效率偏低，可能由多个因素共同造成。
低偶联效率的排查路径
-
先检查多肽是否具有有效游离巯基
半胱氨酸残基可能形成二硫键，使可参与偶联的巯基数量减少。可采用适宜的巯基定量或色谱分析方法确认。
-
再检查DSPE-PEG-MAL是否保持端基活性
可通过新鲜配制材料与不同水相预孵育时间的材料进行对照，分析活性变化趋势。
-
检查是否存在竞争性试剂
重点排查DTT、β-巯基乙醇、残留TCEP及其他可能影响MAL反应的成分。
-
检查材料是否发生聚集或相分离
DSPE-PEG-MAL具有两亲性，其在水相中的胶束形成、聚集状态或载体表面分布可能影响MAL端基的实际可及性。
-
后确认分析方法能否区分游离与偶联组分
单纯观察荧光、粒径或总多肽含量变化，未必能够直接证明发生了共价偶联。
这种分层排查方式有助于避免将所有反应失败都归因于马来酰亚胺水解。
实验方案：如何比较不同条件下的偶联表现？
在工艺开发阶段，可以采用分步筛选策略，而非一次改变所有变量。
第一阶段：筛选反应pH
在保持原料浓度、反应时间及温度基本一致的前提下，设置不同pH条件，例如6.5、6.8、7.0和7.2，比较多肽偶联程度与未反应MAL残留情况。
该阶段重点关注：
-
偶联产物形成情况；
-
多肽巯基消耗程度；
-
MAL活性损失；
-
反应体系分散稳定性。
第二阶段：筛选反应时间
在初步选定的pH条件下，设置多个时间点，观察反应转化率是否达到平台。

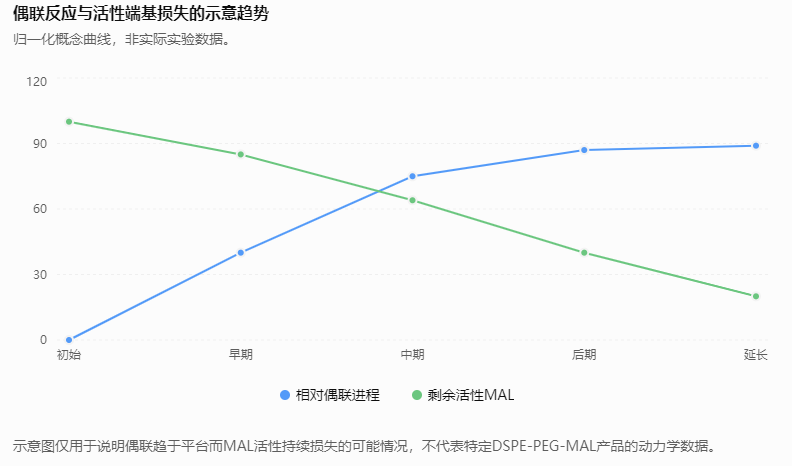

可采用以下概念性趋势作为分析框架：
第三阶段：优化投料比例
在反应pH和时间初步确定后，可通过不同MAL与巯基投料摩尔比进行优化。
需要注意，多肽中可能含有多个半胱氨酸位点，因此投料计算应以实际可反应巯基数量为依据，而不仅仅是多肽分子数量。
如果目标是构建单点连接的多肽功能材料，通常应优先考虑具有明确单一游离巯基位点的多肽结构，以降低产物异质性。
第四阶段：进行稳定性验证
对纯化后的偶联产物进行适宜的储存稳定性及介质稳定性评价，重点关注：
-
多肽是否发生脱离或交换；
-
脂质材料是否发生聚集；
-
多肽功能是否保持；
-
不同储存条件下产物是否发生变化。
分析与表征：怎样证明偶联真正成功？
DSPE-PEG-MAL与巯基多肽偶联后，建议采用多种方法交叉验证。
|
表征方法 |
主要用途 |
局限性 |
|---|---|---|
|
HPLC或UPLC |
分析原料、游离多肽及部分偶联产物 |
需要建立适合两亲性产物的分离方法 |
|
LC-MS或MALDI-TOF MS |
辅助确认分子量变化及产物组成 |
PEG分子量分布可能增加谱图解析难度 |
|
游离巯基定量 |
评价多肽巯基消耗情况 |
巯基消耗不一定全部来自目标偶联 |
|
核磁共振（NMR） |
辅助分析官能团变化 |
对样品纯度及信号分辨率有要求 |
|
DLS与Zeta电位 |
评价纳米组装体系的粒径和表面性质 |
无法单独证明共价连接 |
|
功能性结合实验 |
评价偶联后多肽是否保持目标识别能力 |
需要设置充分的阴性与竞争对照 |
对于DSPE-PEG-MAL这类含有分子量分布的PEG材料，单一质谱峰未必能够完整描述产物组成。
因此，应结合原料特征、色谱变化和适宜的化学分析手段判断偶联结果。
应用观察：DSPE-PEG-MAL偶联多肽后能用于哪些体系？
靶向脂质体表面修饰
含巯基的靶向多肽可通过DSPE-PEG-MAL连接至脂质组分，再参与脂质体构建，或在适宜条件下用于已有脂质膜体系的功能化研究。需要评价多肽密度、膜稳定性及结合功能。
脂质纳米颗粒功能化
多肽偶联脂质可作为功能组分，用于探索脂质纳米颗粒与细胞表面受体的相互作用。终表面呈递情况还受到脂质配方和制备工艺影响。
细胞外囊泡膜表面工程
DSPE-PEG-多肽偶联物可用于研究通过脂质插入方式对细胞外囊泡表面进行修饰的可行性，但需要确认插入效率、膜完整性及修饰后的稳定性。
在这些应用中，偶联化学只是材料构建的一部分。
功能表现还取决于多肽在纳米载体表面的空间取向、PEG链长、修饰密度以及载体自身的物理化学性质。
常见问题与优化建议
问题：新配制的DSPE-PEG-MAL反应效果良好，放置后偶联效率下降。
可能与MAL在水相中逐渐水解、材料聚集或其他活性损失有关。建议对比新鲜配制与预孵育样品，并通过适宜的分析方法验证端基状态。
问题：提高pH后，偶联结果反而变差。
可能是MAL水解或副反应增加，抵消了巯基反应性提升的收益。应重新评估pH与反应时间的组合。
问题：巯基检测显示多肽被消耗，但无法检测到足够偶联产物。
可能存在多肽氧化形成二硫键、非特异性吸附或分析回收率不足等情况。建议增加无MAL对照和多肽稳定性对照。
问题：偶联完成后，纳米载体的粒径明显增大。
可能与多肽引入后的表面相互作用、脂质组装变化或颗粒聚集有关。应结合DLS、色谱及必要的显微表征进一步判断。
总结
DSPE-PEG-MAL通过DSPE磷脂锚定端、PEG亲水间隔臂及MAL反应端的组合，为含巯基多肽与脂质材料之间的共价连接提供了灵活的设计途径。
在偶联过程中，反应pH、缓冲液组成、巯基氧化状态、反应时间及材料分散状态都会影响实际偶联效率。
其中，马来酰亚胺水解是需要重点关注的化学问题，但应明确区分：
-
偶联前的MAL水解，通常会降低活性端基数量，不利于多肽偶联。
-
偶联后的加成产物环水解，在部分体系中可能降低逆Michael反应及硫醇交换倾向，有利于提高连接稳定性。
因此，DSPE-PEG-MAL用于巯基多肽偶联时，关键不是一味提高反应速度，而是协调反应选择性、活性基团稳定性、产物纯度与终功能表现。
对于瑞禧生物相关DSPE-PEG-MAL功能化磷脂的科研应用，建议结合具体PEG分子量、多肽序列及纳米载体体系，建立包含反应条件筛选、端基活性评价、偶联产物确认及稳定性分析在内的系统化研究方案。
参考文献与技术资料
-
Hermanson G T. Bioconjugate Techniques. 3rd Edition. Academic Press, 2013. 生物偶联化学、巯基反应及马来酰亚胺连接策略的基础参考资料。
-
Baldwin A D, Kiick K L. Tunable degradation of maleimide-thiol adducts in reducing environments. Bioconjugate Chemistry, 2011, 22(10): 1946–1953.
-
Lyon R P, et al. Self-hydrolyzing maleimides improve the stability and pharmacological properties of antibody-drug conjugates. Nature Biotechnology, 2014, 32: 1059–1062.
-
Fontaine S D, Reid R, Robinson L, Ashley G W, Santi D V. Long-term stabilization of maleimide-thiol conjugates. Bioconjugate Chemistry, 2015, 26(1): 145–152.
-
Nobs L, Buchegger F, Gurny R, Allémann E. Current methods for attaching targeting ligands to liposomes and nanoparticles. Journal of Pharmaceutical Sciences, 2004, 93(8): 1980–1992.
