氨基功能化磁性纳米颗粒（Fe₃O₄-PEG-NH₂）因兼具超顺磁性、亲水性、表面化学可修饰性及良好的生物功能拓展潜力，在免疫磁珠、生物分离、靶向药物递送、分子诊断和生物传感等领域受到广关注。其中，表面氨基（—NH₂）作为连接抗体与磁性纳米载体的重要反应位点，其密度直接影响抗体固定化数量、偶联反应动力学、抗体空间构象及终生物识别性能。

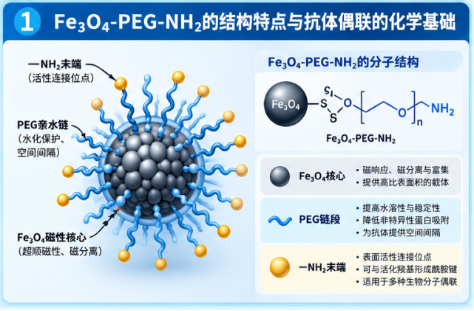

01｜从材料结构看抗体偶联的化学基础

Fe₃O₄-PEG-NH₂通常由磁性Fe₃O₄核心、PEG亲水链段及末端氨基构成。这三个结构单元并非简单叠加，而是共同决定材料的胶体稳定性、表面反应活性和生物分子固定化性能。

1.1 Fe₃O₄磁性核心的作用

Fe₃O₄纳米颗粒能够在外加磁场作用下实现快速富集和分离。当颗粒尺寸及磁结构适宜时，可表现出超顺磁性特征，有利于降低撤去磁场后因剩磁造成的聚集风险。

在抗体偶联体系中，Fe₃O₄核心不仅是抗体的固相载体，也决定了材料的磁响应能力、比表面积及可用于表面修饰的界面面积。

需要注意，Fe₃O₄纳米颗粒的磁学性质受核心尺寸、结晶度、表面包覆和颗粒聚集状态影响。即使具有相同的表面氨基密度，不同粒径和结构的材料也可能表现出不同的抗体负载能力。

1.2 PEG链段的双重调节作用

PEG具有良好的亲水性和链段柔性，能够在Fe₃O₄表面形成水化层，降低部分非特异性蛋白吸附，并改善颗粒在水相中的分散稳定性。

另一方面，PEG也是连接磁性核心与末端氨基的柔性间隔臂。适宜的PEG链长可以使抗体远离颗粒表面，减少固相界面对抗体构象和抗原结合位点的干扰。

但PEG链长并非越长越好。过长或过于密集的PEG链可能产生空间屏蔽效应，降低偶联试剂及抗体接近反应位点的能力。

1.3 氨基基团的表面化学价值

Fe₃O₄-PEG-NH₂表面的伯胺可作为多种化学偶联反应的起始位点。例如，在适宜的活化体系中，氨基能够与活化羧基形成酰胺键，也可与部分双官能团交联剂反应。

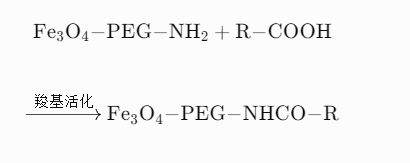

其代表性反应可简化表示为：

这里的R可以是连接臂、抗体或其他含羧基的生物分子结构。

需要强调，未活化的羧基通常不能在温和水相条件下与表面氨基高效直接形成酰胺键，因此实际反应往往需要适宜的偶联试剂。

02｜核心问题：氨基密度越高，抗体偶联效率就越好吗？

答案是否定的。氨基密度增加通常能够提高可用反应位点的理论数量，但实际抗体偶联量和功能性偶联效率可能呈现先增加、后趋于平台，甚至在某些条件下下降的趋势。

为理解这种现象，需要区分三个容易混淆的概念。

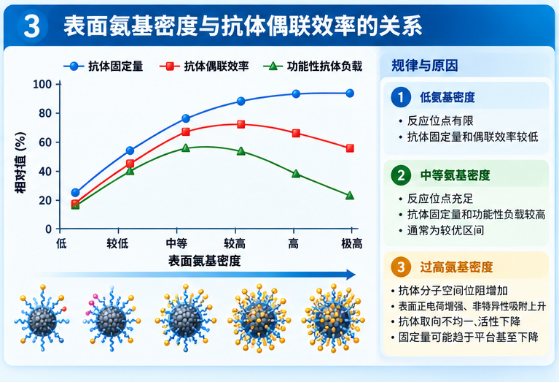

2.1 不同氨基密度下的典型变化

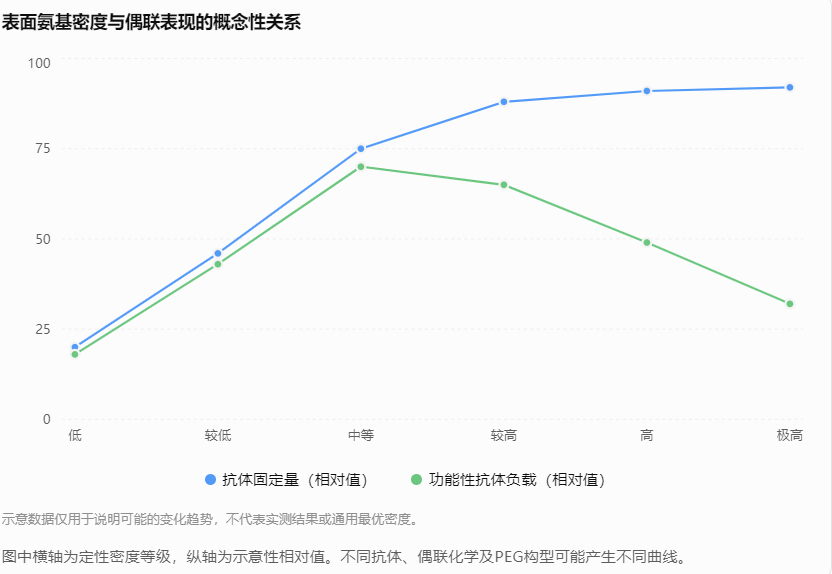

表面氨基密度与偶联表现的概念性关系

图中横轴为定性密度等级，纵轴为示意性相对值。不同抗体、偶联化学及PEG构型可能产生不同曲线。

当表面氨基密度较低时，抗体可接触的反应位点有限，导致单位颗粒表面积上的抗体固定量偏低。

随着氨基密度提高，可供反应的位点增加，抗体固定量通常有机会提升。

然而，当氨基密度继续提高时，抗体分子本身的尺寸及其占据的表面空间开始成为限制因素。即使仍有大量未反应氨基，也不意味着可以无限增加抗体负载量。

在某些高密度修饰体系中，抗体分子之间还可能产生空间干扰，导致抗原结合位点受到遮挡，出现固定量较高但有效识别能力下降的现象。

因此，研究重点应从单纯提高氨基密度转向寻找适宜的氨基密度与有效抗体负载之间的平衡点。

03｜影响抗体偶联效率的五个关键机制

04｜不同偶联策略如何改变氨基密度的作用？

Fe₃O₄-PEG-NH₂本身提供的是表面氨基反应位点，而抗体能否高效、稳定地固定在表面，还取决于所采用的偶联化学。

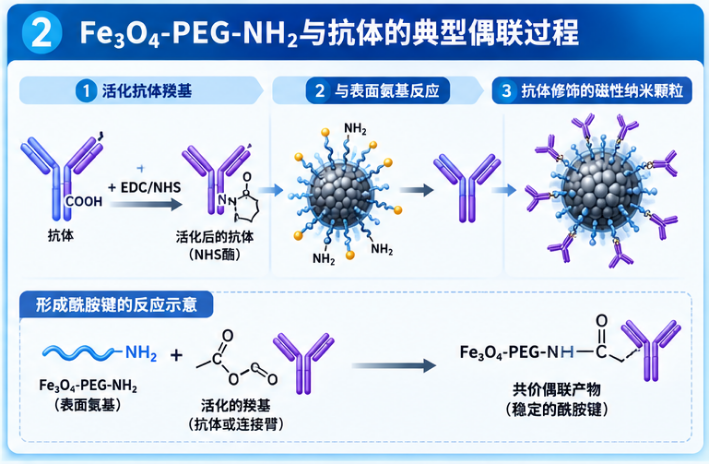

EDC/NHS偶联的特点

在典型的EDC/NHS体系中，抗体分子中的羧基可以经过活化后与Fe₃O₄-PEG-NH₂表面氨基发生反应，形成酰胺键。

但应注意，抗体表面存在多个潜在羧基位点，反应通常具有一定随机性。提高颗粒表面氨基密度，可能增加抗体与表面的接触和固定机会，但并不能自动改善抗体的连接方向。

此外，EDC/NHS体系也可能引起蛋白质之间的交联，因此需要合理设计活化与偶联步骤，并关注抗体活性保持。

定向偶联的价值

对于以免疫识别为核心的应用，抗体的有效取向可能比总固定量更加重要。

例如，通过特定位点引入巯基，并利用氨基表面进一步安装马来酰亚胺连接臂，可以在一定程度上提高抗体连接位置的可控性。

这类策略提示，在设计Fe₃O₄-PEG-NH₂纳米颗粒时，不能仅将氨基密度作为唯一优化指标，还应综合考虑偶联反应类型及终生物学功能。

05｜实验设计：如何确定合适的表面氨基密度？

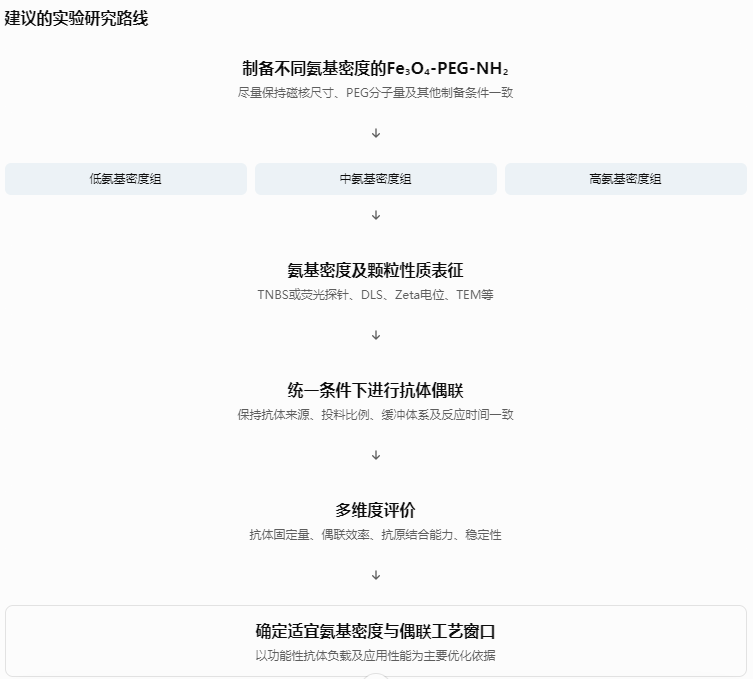

为了系统研究Fe₃O₄-PEG-NH₂表面氨基密度与抗体偶联效率之间的关系，可以采用分组对比与多指标联合评价的方法。

5.1 表面氨基含量测定

常用方法包括TNBS显色法、茚三酮法及荧光探针标记法等。

TNBS能够与适宜条件下的伯胺发生反应，可用于氨基含量的间接定量。荧光探针方法则可通过特定反应标记表面氨基，再利用荧光信号进行定量分析。

对于Fe₃O₄磁性颗粒，必须注意颗粒散射、光吸收、磁分离损失以及探针非特异性吸附可能引入的测量误差。

同时，应明确测量的是材料总氨基含量，还是特定反应条件下可被探针接触的有效氨基含量。

5.2 抗体偶联效率的计算

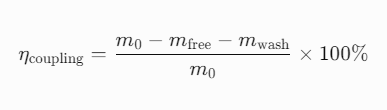

抗体偶联效率可采用质量平衡方法进行初步估算：

其中：

• \(m_0\)：初始投入的抗体质量。

• \(m_{\mathrm{free}}\)：偶联后上清液中未结合的抗体质量。

• \(m_{\mathrm{wash}}\)：洗涤液中回收的抗体质量。

该方法需要保证抗体质量回收和分析检测的可靠性，并不能单独区分共价连接与强物理吸附。因此，建议设置未活化颗粒对照及非共价吸附对照。

5.3 表面抗体负载量

除偶联效率外，还应测定单位质量磁性材料上的抗体固定量：

其中，\(L_{\mathrm{Ab}}\)表示抗体负载量，\(m_{\mathrm{bound}}\)为固定抗体质量，\(m_{\mathrm{NP}}\)为用于计算的纳米颗粒质量。

实验报告中应明确纳米颗粒质量是否包括PEG及其他表面包覆组分，以确保不同研究之间的数据具有可比性。

5.4 抗体功能活性评价

即使两组材料具有相近的抗体固定量，其抗原结合能力仍可能存在明显差异。

因此，可结合ELISA、荧光抗原结合实验、细胞结合实验或磁分离捕获实验，评价固定化抗体的实际生物活性。

对于用于细胞捕获的免疫磁珠，还应同时检测靶细胞捕获率、非靶细胞吸附率和磁分离后的细胞活性。

06｜关键工艺参数与优化方向

在优化过程中，尤其需要注意不同因素之间的耦合效应。例如，改变PEG-NH₂接枝比例不仅会影响氨基密度，还可能同时改变颗粒粒径、表面电荷和分散稳定性。

因此，如果观察到抗体偶联效率发生变化，应进一步判断该变化究竟来自氨基密度本身，还是其他表面性质的协同影响。

07｜从偶联效率到实际应用：不同场景需要不同的优化目标





免疫磁分离与细胞捕获

用于捕获特定细胞或生物标志物的磁性纳米颗粒，需要同时具备足够的抗体结合能力、较低的非特异性吸附以及稳定的磁响应性能。

在这类应用中，抗体识别位点的可及性通常比单纯提高抗体负载量更加重要。











生物传感与免疫检测

Fe₃O₄-PEG-NH₂可用于构建抗体功能化磁性识别探针。通过磁分离富集目标分子，有望提高部分检测体系的分析性能。但若高密度氨基修饰导致非特异性蛋白吸附增加，也可能提高检测背景信号，影响检测特异性。





靶向药物递送

抗体修饰Fe₃O₄纳米颗粒可作为靶向递送平台的组成部分，结合药物负载或其他功能层设计，探索肿瘤相关靶向应用。此时需要同时考虑抗体活性、血清稳定性、组织分布、免疫清除及材料安全性，而不能仅根据体外偶联效率判断递送效果。

08｜结论

Fe₃O₄-PEG-NH₂表面氨基密度是影响抗体偶联效率的重要因素，但并非决定偶联效果的唯一参数。

适当增加氨基密度可以提高表面反应位点数量，为抗体共价固定提供更多机会。然而，当氨基密度达到一定水平后，抗体分子的空间位阻、PEG链构象、偶联方向及表面电荷等因素可能逐渐成为限制条件，使抗体固定量趋于饱和，甚至造成有效抗原识别能力下降。

因此，Fe₃O₄-PEG-NH₂表面功能化的关键并不是获得高的氨基密度，而是实现适宜的氨基密度、稳定的抗体连接和较高的生物识别活性之间的平衡。

对于免疫磁分离、生物传感和靶向递送等不同应用，应根据具体需求建立差异化的优化目标，并通过化学表征与生物功能评价相结合的方法，确定适宜的材料结构和偶联工艺。

随着精准表面化学、定向抗体偶联和纳米材料质量控制技术的发展，Fe₃O₄-PEG-NH₂有望在高性能磁性生物探针、免疫分离材料及功能化纳米医学平台中获得更广的研究应用。
