水凝胶是一类由亲水性聚合物网络构成、能够吸收并保持大量水分的软物质材料。由于其含水量较高、力学性质可调以及能够模拟部分天然细胞外基质的物理环境，水凝胶在生物医学研究中具有重要价值。

传统天然高分子水凝胶通常采用胶原蛋白、明胶、透明质酸、海藻酸盐等材料构建。这类材料具有不同程度的生物活性，但其组成、批次差异和降解行为可能增加实验体系的复杂性。

相比之下，PEG属于化学结构相对明确的合成聚合物。通过调整PEG分子量、交联密度及功能基团，可以在一定范围内调节水凝胶的网络结构、溶胀行为和力学性质。

特别是多臂PEG材料，由于具有多个可反应末端基团，能够通过化学交联形成三维聚合物网络。

其中，4-arm PEG-MAL采用四臂星形结构，每条PEG支链末端具有一个马来酰亚胺反应基团，理论上每个分子多提供四个MAL反应位点。

当4-arm PEG-MAL与双巯基交联剂或其他多巯基分子混合时，MAL基团可以与巯基发生加成反应，形成共价交联网络。

这种反应方式具有较高的研究灵活性，既可以用于制备相对简单的PEG水凝胶，也可以通过引入细胞黏附肽、酶敏感肽或其他功能分子构建具有特定生物学功能的三维培养环境。

因此，4-arm PEG-MAL已经成为合成水凝胶和人工细胞外基质研究中的重要功能材料之一。

瑞禧生物4-arm PEG-MAL材料的结构组成与功能特点

1 4-arm PEG-MAL的基本分子结构

4-arm PEG-MAL是一种以四臂聚乙二醇为主体、末端带有马来酰亚胺基团的星形聚合物。

其结构可以简化表示为：

与线性PEG相比，4-arm PEG-MAL具有多个反应末端，因此更适合用于构建交联网络。

其主要结构组成包括四臂PEG骨架、末端连接臂及马来酰亚胺反应基团。

不同产品可能具有不同的PEG总分子量、连接臂结构及端基取代率，因此实际材料性能应以对应产品的结构和质量文件为准。

2 四臂PEG结构的作用

四臂PEG结构为水凝胶网络提供多功能交联节点。

当一个4-arm PEG-MAL分子与多个含巯基交联剂发生反应时，可以在不同PEG分子之间建立共价连接，逐渐形成贯通的三维网络。

这种星形结构有利于通过调整聚合物浓度和交联剂比例控制凝胶化过程。

但需要注意，理论上的四官能度并不一定等于实际有效交联官能度。若部分MAL基团发生水解、未完全取代或受到空间位阻影响，实际参与网络构建的有效反应位点数量可能低于四个。

2.3 PEG链段的作用

PEG链段主要决定水凝胶的亲水性、链段柔性及部分网络结构特征。

PEG分子量较低时，在相同聚合物质量浓度和相近有效交联程度下，通常可以形成较高密度的网络结构。

PEG分子量较高时，交联节点之间的链段通常更长，可能使水凝胶表现出较大的溶胀能力和不同的力学性质。

但这一趋势还受到聚合物浓度、交联缺陷及交联剂长度等因素影响，不能仅依据PEG分子量判断终凝胶的硬度。

4 MAL末端基团的作用

马来酰亚胺是4-arm PEG-MAL实现巯基交联的关键反应基团。

MAL结构中含有具有亲电性的碳碳双键，能够与巯基发生Michael加成反应。

该反应通常可以在接近生理条件的水相环境中进行，不必依赖自由基聚合引发剂。

因此，4-arm PEG-MAL在部分细胞封装及生物活性分子固定化研究中具有优势。

不过，MAL基团对水解和其他亲核反应较为敏感，使用过程中仍需要合理控制pH、缓冲液和反应时间。

4-arm PEG-MAL与巯基交联剂的反应机制

1 Michael加成反应原理

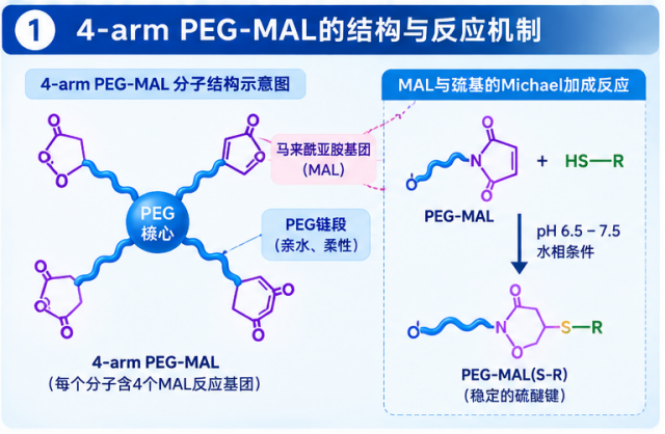

4-arm PEG-MAL水凝胶通常通过MAL与巯基之间的Michael加成反应形成。

当含有巯基的分子与MAL接触时，巯基在适宜条件下形成一定比例的硫负离子，并对MAL结构中的双键发生亲核加成。

反应可简化表示为：

反应完成后，原MAL双键被加成，形成含硫醚连接的琥珀酰亚胺衍生结构。

如果交联剂分子含有两个巯基，则能够连接两个不同的MAL反应位点。

当足够多的PEG分子通过双巯基交联剂相互连接时，就可能形成贯通的三维网络。

2 双巯基交联剂的作用

双巯基交联剂是4-arm PEG-MAL水凝胶构建中常见的交联组分。

例如，双巯基PEG、含两个半胱氨酸残基的多肽，以及其他具有双巯基结构的分子，都可作为候选交联剂。

双巯基交联剂的结构不仅影响反应速度，还会影响交联节点之间的距离及水凝胶的功能。

采用双巯基PEG时，可以构建以PEG为主要组成部分的网络。

采用含有特定酶切序列的双半胱氨酸多肽时，则可以在水凝胶网络中引入潜在的酶响应降解位点。

因此，交联剂不仅承担网络连接功能，还能够作为调节水凝胶生物学性能的重要设计参数。

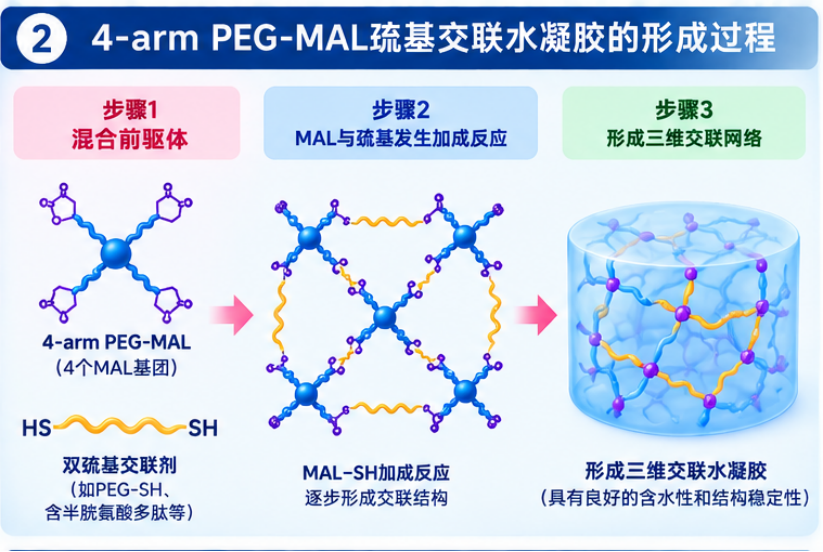

3 三维交联网络的形成

在交联反应初期，4-arm PEG-MAL与双巯基交联剂形成低聚物或局部连接结构。

随着反应持续，更多PEG分子通过交联剂相互连接，网络结构逐渐扩大。

当体系达到凝胶点并形成贯通网络时，材料由流动性溶液转变为具有一定弹性和形状保持能力的凝胶。

需要强调的是，并非所有MAL与SH反应都能形成有效网络交联。

部分反应可能形成分子内环、悬挂链或未参与贯通网络的结构，这些缺陷会降低有效交联密度。

因此，化学转化率较高并不一定意味着水凝胶具有较高的机械强度。

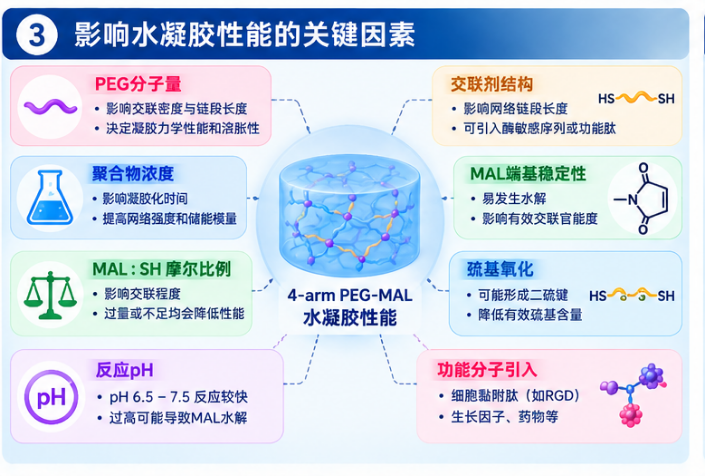

关键因素一：PEG分子量对水凝胶性能的影响

PEG分子量是4-arm PEG-MAL水凝胶配方设计中的重要参数。

对于相同的聚合物质量浓度，不同分子量的4-arm PEG-MAL具有不同的分子数浓度和末端MAL理论浓度。

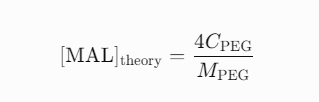

以理想四官能度为例：

其中，\(C_{\mathrm{PEG}}\) 为PEG质量浓度，\(M_{\mathrm{PEG}}\) 为四臂PEG总分子量。

例如，在PEG质量浓度均为50 g/L时：

上述数值假设每个PEG分子均具有四个完整且可反应的MAL端基，不代表具体商品的实测端基含量。

这一关系说明，在相同质量浓度下，较低分子量的四臂PEG通常能够提供更多的理论交联反应位点。

但实际水凝胶力学性能仍需要考虑链段长度、网络缺陷和溶胀程度等因素。

关键因素二：聚合物浓度对凝胶化行为的影响

聚合物浓度直接影响反应基团之间的接触概率和网络形成过程。

当4-arm PEG-MAL浓度较低时，MAL反应位点在体系中的浓度较低，形成贯通网络可能需要更高的反应转化率。

如果浓度过低，体系可能无法形成具有足够力学强度的凝胶。

随着聚合物浓度增加，反应位点浓度提高，通常有利于网络形成，并可能提高水凝胶的储能模量。

但过高的聚合物浓度也可能造成体系黏度增加、混合不均匀和局部交联速度过快等问题。

在细胞封装研究中，较高的凝胶刚度和较小的网络孔隙还可能影响细胞伸展、迁移和营养物质传输。

因此，聚合物浓度应根据目标用途进行优化，而不是简单追求更高的凝胶强度。

关键因素三：MAL与SH摩尔比例的影响

巯基与马来酰亚胺的摩尔比例是影响4-arm PEG-MAL交联程度的重要参数。

通常采用以下关系表示：

其中，\(n_{\mathrm{SH}}\) 表示巯基的总摩尔数，\(n_{\mathrm{MAL}}\) 表示马来酰亚胺基团的总摩尔数。

在理想情况下，当SH与MAL的摩尔比例接近1:1时，可能有利于提高两类反应基团的利用程度。

但实际优比例并不一定严格等于1:1。

如果巯基过量，部分巯基可能在反应完成后残留于水凝胶中。

如果MAL过量，则可能存在未反应MAL基团，或在后续储存及培养过程中发生水解。

此外，交联剂的实际官能度、巯基氧化程度和MAL端基取代率也会影响有效计量比。

因此，在计算配方时，应优先采用实际可反应基团含量，而不是仅根据材料标称分子量计算理论比例。

1 理论配方计算示例

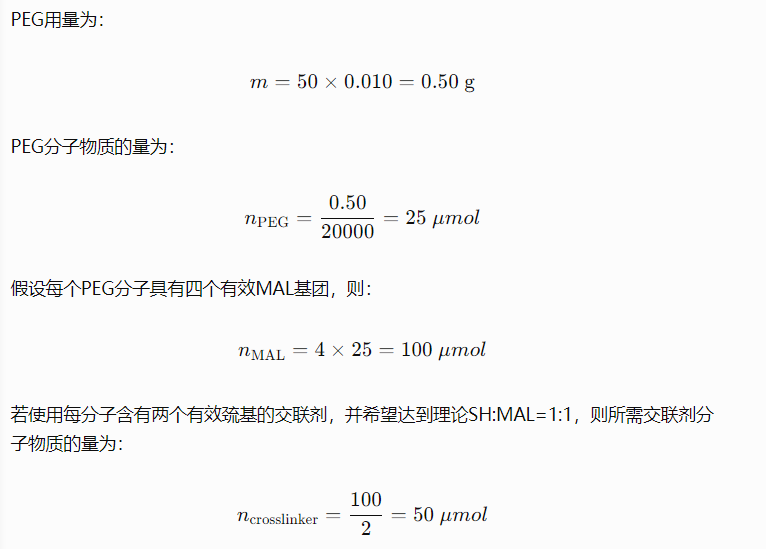

假设使用总分子量为20,000 Da的4-arm PEG-MAL，配制10 mL、质量浓度为50 g/L的PEG溶液。

这一计算适用于理想化配方估算，实际实验应根据端基活性、交联剂纯度和反应体系总体积进行修正。

关键因素四：反应pH对凝胶化速度的影响

pH是影响MAL-SH反应动力学的重要因素。

巯基的亲核反应能力与其电离状态有关。随着pH升高，部分巯基形成硫负离子的比例增加，通常有利于提高其对MAL双键的亲核加成速度。

因此，在一定范围内，提高pH可能加快凝胶化过程。

但与此同时，较高pH也可能促进MAL结构水解，并增加其他亲核基团参与副反应的可能性。

在接近中性的条件下，MAL与SH通常具有较好的反应选择性，因此常被用于生物分子偶联和细胞封装研究。

不过，具体凝胶化速度还受到交联剂结构、巯基pKa、PEG浓度及缓冲液组成等因素影响。

对于需要细胞包载的水凝胶体系，应在保证细胞相容性的前提下，选择能够实现可控凝胶化的pH条件。

关键因素五：交联剂结构对水凝胶功能的影响

交联剂结构不仅决定MAL与SH的连接方式，还会直接影响水凝胶的力学性能和降解行为。

1 双巯基PEG交联剂

采用双巯基PEG作为交联剂时，可以构建以PEG为主要组成的交联网络。

这种体系的化学组成相对明确，适合用于研究PEG分子量、浓度和交联密度对凝胶力学性质的影响。

但普通PEG交联链段通常不具备特定的细胞黏附或酶响应降解功能，因此在细胞培养中可能需要额外引入功能化多肽。

2 双半胱氨酸多肽交联剂

含有两个半胱氨酸残基的多肽可以通过两端巯基参与MAL交联。

通过在多肽序列中引入特定酶敏感位点，可以设计具有生物响应特征的水凝胶。

例如，在组织工程研究中，可以探索采用对某些基质金属蛋白酶敏感的多肽作为交联剂，使凝胶网络在特定酶环境中发生降解。

但酶响应性必须通过实际降解实验验证，不能仅凭多肽序列推断其在复杂生物环境中的降解速度。

3 多巯基交联剂

除双巯基分子外，具有三个或更多巯基的功能化分子也可以用于构建交联网络。

多巯基交联剂可能改变网络连接方式及有效交联密度。

但较高官能度也可能增加局部快速交联、网络不均匀和凝胶缺陷形成的风险，因此需要结合材料用途进行优化。

关键因素六：MAL端基稳定性与水解控制

MAL端基稳定性是影响4-arm PEG-MAL水凝胶制备重复性的重要因素。

当4-arm PEG-MAL在水相中长时间放置时，部分MAL基团可能发生水解，导致其与巯基反应的能力下降。

对于四臂PEG材料而言，MAL端基水解不仅会降低总体反应基团浓度，还可能使部分PEG分子的有效官能度由四个降低为三个、两个甚至更少。

这会直接影响水凝胶网络的形成。

例如，当部分PEG分子仅保留两个有效MAL基团时，其在网络中可能主要表现为链段连接单元，而不再是理想的四官能交联节点。

因此，MAL端基水解可能导致凝胶化时间延长、有效交联密度降低以及凝胶力学性能变化。

为了降低水解影响，研究中通常需要关注材料保存条件、溶液配制时间、反应pH及温度等因素。

对于瑞禧生物4-arm PEG-MAL材料，应结合对应产品的端基取代率、纯度和储存说明进行实验设计，避免直接假设所有批次具有完全相同的有效MAL含量。

关键因素七：巯基氧化及缓冲液组成的影响

1 巯基氧化

巯基在一定条件下可能发生氧化，形成二硫键。

其简化反应为：

当双巯基交联剂中的巯基发生氧化后，可用于MAL加成的有效巯基数量减少。

这可能导致交联反应不完全，降低网络连接程度。

因此，在水凝胶制备前，应关注交联剂的游离巯基含量和储存稳定性。

对于需要还原处理的巯基化分子，还应考虑残余还原剂对MAL反应的干扰。

2 缓冲液组成

缓冲液能够影响反应体系的pH、离子强度及化学相容性。

磷酸盐缓冲液和HEPES等体系常用于生物偶联研究，但其具体适用性仍应根据目标配方进行验证。

对于含有高浓度游离巯基的缓冲组分，应特别注意其可能与MAL发生竞争性反应。

例如，含巯基的小分子添加剂可能消耗MAL端基，从而降低有效交联程度。

因此，在4-arm PEG-MAL水凝胶研究中，应尽量避免未经验证的竞争性亲核组分。

关键因素八：细胞黏附多肽与生物活性分子的引入

PEG本身通常缺乏天然细胞外基质中的特异性细胞黏附位点。

因此，在三维细胞培养和组织工程研究中，往往需要通过化学修饰引入细胞黏附多肽或其他生物活性组分。

例如，可以利用带有半胱氨酸的RGD类多肽，通过巯基与MAL反应，将细胞黏附信号引入PEG水凝胶网络。

需要注意的是，这类单巯基功能化多肽会消耗部分MAL反应位点。

如果先引入大量单巯基多肽，再加入双巯基交联剂，则可能降低可用于网络交联的MAL数量。

因此，在设计功能化PEG水凝胶时，需要同时考虑细胞黏附配体密度与网络交联密度之间的平衡。

例如，可以采用先进行部分MAL端基功能化，再利用剩余MAL端基进行交联的策略。

这种方式有利于分别控制生物活性配体引入和水凝胶网络形成，但需要根据实际端基含量重新计算交联剂用量。

4-arm PEG-MAL水凝胶的性能表征方法

为全面评价4-arm PEG-MAL构建的巯基交联水凝胶，需要从凝胶化行为、网络结构、力学性能及生物学相容性等方面进行表征。

其中，储能模量G′是评价水凝胶弹性性质的重要指标。

通常，当G′明显高于G″时，材料表现出以弹性响应为主的特征。

但G′大于G″并不能单独证明形成了完整、稳定的共价网络，还需要结合频率扫描、凝胶分数及其他实验结果综合分析。

4-arm PEG-MAL水凝胶在三维细胞培养中的应用

三维细胞培养能够在一定程度上提供区别于传统二维培养的细胞生长环境。

4-arm PEG-MAL水凝胶由于能够通过巯基交联形成可调节的三维网络，因此可以用于研究细胞在不同力学和生化环境中的行为。

在该类体系中，研究人员可以通过调整PEG浓度、分子量及交联剂结构，构建不同刚度的水凝胶。

同时，可以通过引入RGD等细胞黏附多肽，改善细胞与合成聚合物网络之间的相互作用。

对于需要细胞迁移和组织重塑的研究，还可以采用具有酶敏感结构的多肽交联剂，使细胞能够在一定条件下参与局部网络降解。

因此，4-arm PEG-MAL可用于研究细胞黏附、形态变化、迁移、增殖及细胞外基质重塑等过程。

但不同细胞类型对水凝胶刚度、配体密度和降解行为的需求存在明显差异，具体配方应通过实验优化。

4-arm PEG-MAL水凝胶在组织工程中的应用

组织工程研究通常需要构建能够支持细胞生长并具有一定结构稳定性的三维材料。

4-arm PEG-MAL水凝胶可以通过调节网络参数，形成不同力学性能和降解特征的合成基质。

在软组织工程研究中，可以通过降低交联密度或采用较长PEG链段，使凝胶表现出相对柔软的力学特征。

在需要较高形状保持能力的体系中，则可以研究提高聚合物浓度或调整交联剂结构。

此外，通过引入细胞黏附多肽、生长因子结合位点或酶响应结构，还可以进一步提高水凝胶的功能化程度。

但4-arm PEG-MAL水凝胶是否适合某种组织修复应用，仍需要结合细胞相容性、降解产物安全性、力学匹配和体内生物学评价进行判断。

4-arm PEG-MAL水凝胶在药物控释中的应用

4-arm PEG-MAL水凝胶还可以用于构建药物缓释或局部递送系统。

其三维网络能够通过物理包埋、分子扩散限制或化学连接等方式影响药物释放行为。

对于部分亲水性小分子，可以研究其在PEG水凝胶网络中的扩散释放过程。

对于蛋白质、多肽等生物活性大分子，则需要进一步考虑网络孔隙、分子尺寸、静电相互作用及蛋白质稳定性等因素。

如果交联剂具有可降解结构，还可以通过网络降解调节药物释放过程。

需要注意的是，药物释放速度不仅由PEG分子量或凝胶刚度决定，还与药物分子本身的理化性质及载药方式密切相关。

因此，应通过体外释放实验和必要的生物学评价，建立材料结构与药物释放行为之间的关系。

瑞禧生物4-arm PEG-MAL材料的科研应用价值

瑞禧生物4-arm PEG-MAL可作为巯基交联水凝胶研究中的一种候选功能化PEG材料，用于探索多臂PEG结构与不同交联剂之间的反应行为。

从科研应用角度来看，该类材料可用于构建PEG基三维水凝胶、研究MAL-SH交联动力学、开发功能化细胞培养基质，以及探索药物递送和组织工程相关材料体系。

在材料选择过程中，应重点关注4-arm PEG-MAL的总分子量、MAL端基取代率、分子量分布、连接臂结构及储存稳定性。

对于需要细胞封装的研究，还应关注材料纯度、残留杂质、内毒素水平及交联反应过程中的细胞相容性。

此外，不同批次材料的有效MAL端基含量可能影响凝胶化时间和终网络结构，因此建立合理的原料质量评价方法，对提高实验重复性具有重要意义。

需要说明的是，本文关于瑞禧生物4-arm PEG-MAL的讨论主要基于该类材料的化学结构和公开研究原理，不代表已经核实特定产品批次的实测端基活性、凝胶强度或生物学性能。

4-arm PEG-MAL水凝胶的未来发展方向

随着生物材料和组织工程研究的深入，4-arm PEG-MAL水凝胶未来可从多个方向开展优化。

首先，可以通过控制PEG分子量、聚合物浓度及交联剂结构，提高网络结构的可调控性。

其次，可以引入细胞黏附多肽、酶响应交联剂和其他生物活性分子，构建具有特定细胞调控功能的合成基质。

第三，可以研究MAL端基稳定性及交联反应动力学，降低因端基水解和巯基氧化造成的批次差异。

第四，可以结合微流控、三维生物打印或其他成型技术，探索具有空间结构控制能力的PEG水凝胶体系。

第五，可以通过系统化流变学分析、网络结构评价及生物学测试，建立材料配方与终性能之间的定量关系。

此外，针对马来酰亚胺-巯基加成产物的长期稳定性，也值得开展进一步研究，以评价其在不同生物环境中的连接可靠性。
